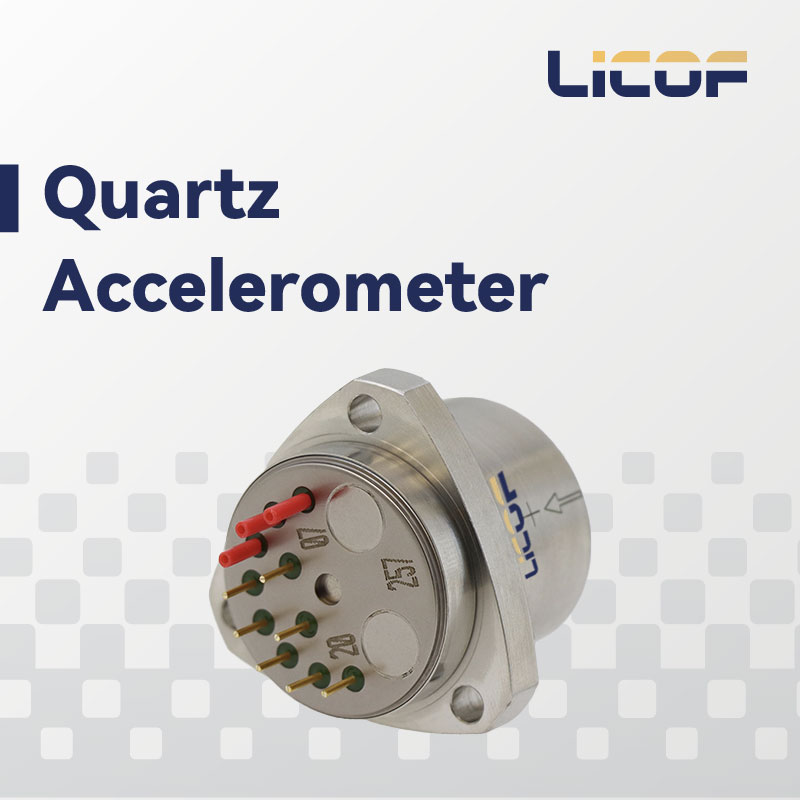

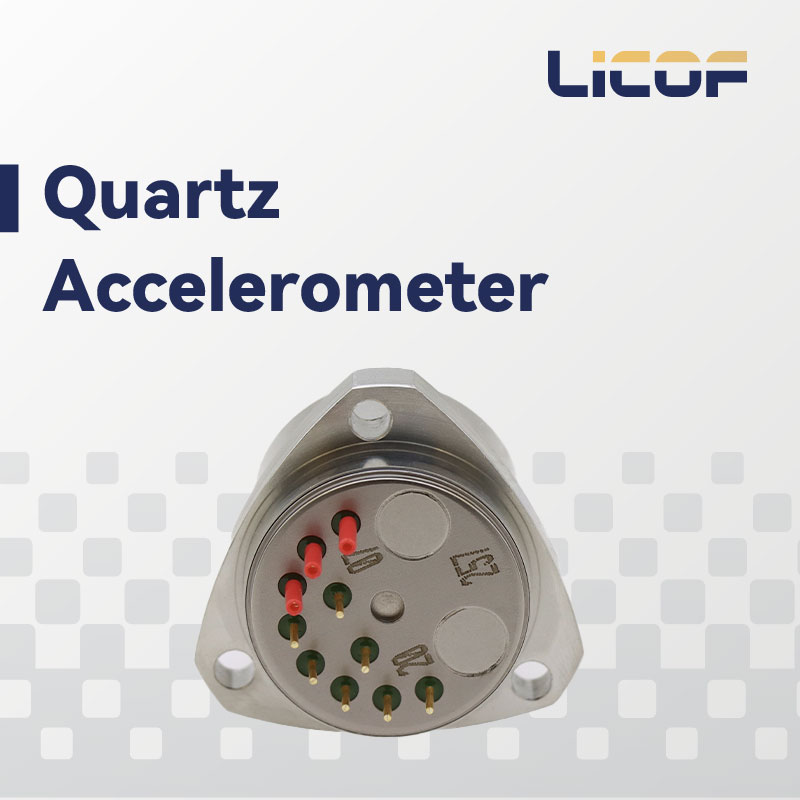

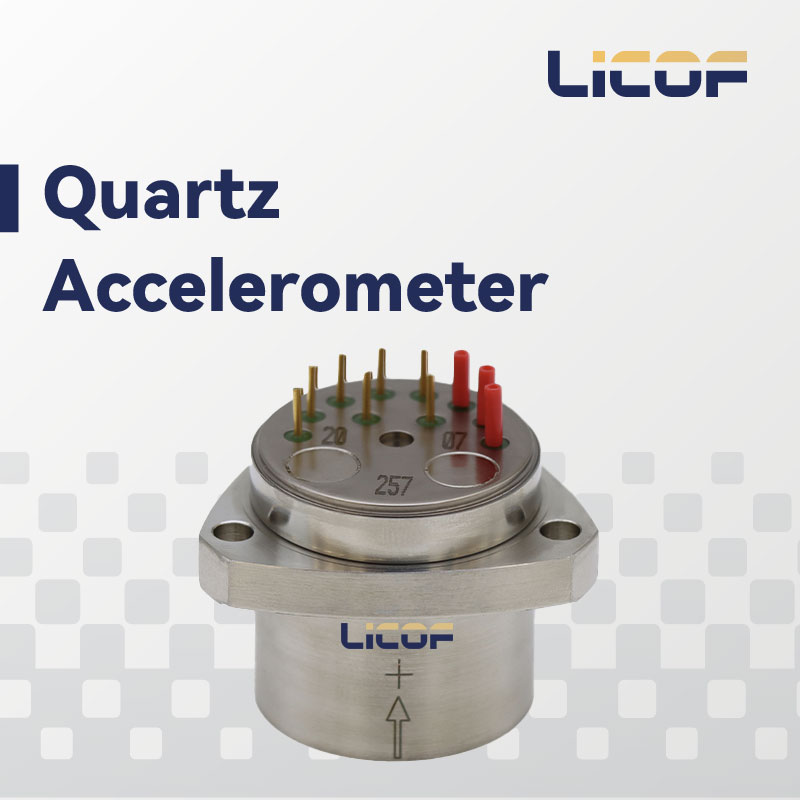

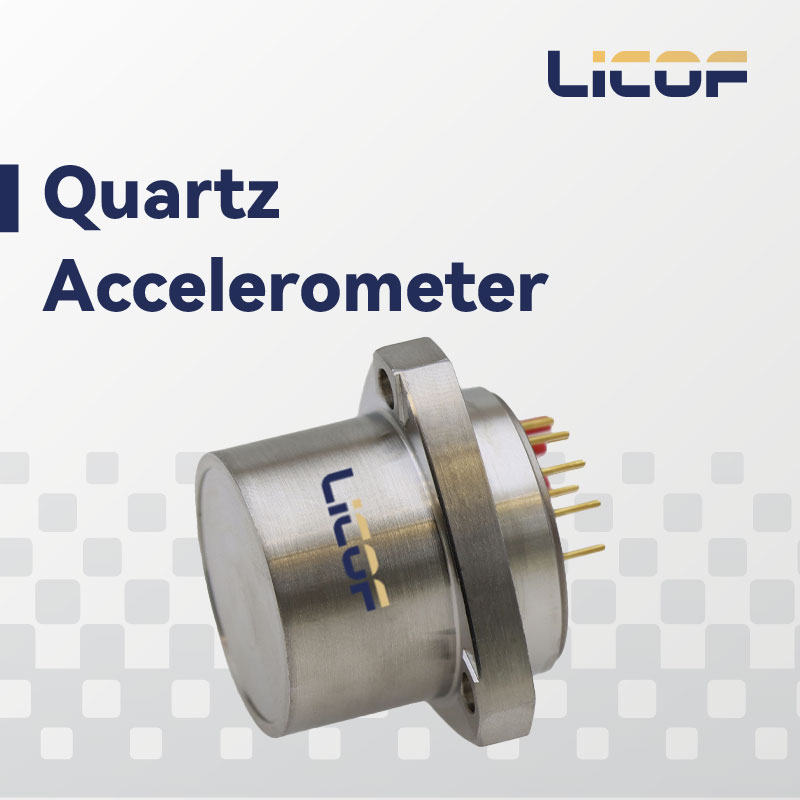

Кварцевый акселерометр
Кварцевый акселерометр — это высокопроизводительный одноканальный датчик с обратной связью по моменту силы. Он использует передовую кварцевую упругую конструкцию и сервотехнологию с замкнутым контуром, что позволяет точно обнаруживать внешние ускорения и выдавать токовый сигнал, пропорциональный ускорению, с помощью высокоточной схемы демодуляции.
Описание
маркер
Описание продукта
Кварцевый акселерометр — это высокопроизводительный одноканальный датчик с обратной связью по моменту силы. Он использует передовую кварцевую упругую конструкцию и сервотехнологию с замкнутым контуром, что позволяет точно обнаруживать внешние ускорения и выдавать токовый сигнал, пропорциональный ускорению, с помощью высокоточной схемы демодуляции.Данный продукт разработан специально для эксплуатации в экстремальных условиях и обладает превосходной термостойкостью, виброустойчивостью и ударопрочностью. Он широко применяется в высокоточных навигационных системах аэрокосмической отрасли, при наклонном бурении в нефтяной промышленности, а также в геологоразведке, обеспечивая надежные измерения в сложных эксплуатационных условиях.
Основные характеристики
Устойчивость к высоким температурам
Устойчивость к вибрациям и ударам
Компактные размеры, малый вес
Высокая стабильность и надежность
Температурная компенсация
Прочность и долговечность
Области применения
Авиакосмическая отрасль
Высокоточные навигационные системы
Измерение наклона
Нефтяное бурение
Геологоразведочные системы
Промышленная автоматизация
Рельсовый транспорт
Уникальная технология
Кварцевый акселерометр использует инновационную конструкцию кварцевой упругой подвески и технологию замкнутого контура с обратной связью по моменту силы. В сочетании с оптимизированным алгоритмом температурной компенсации это обеспечивает высокую точность и стабильность измерений даже в суровых условиях, таких как высокая температура (до 180 °C) и сильная вибрация. Высокочувствительная сервосхема устройства способна в реальном времени демодулировать и усиливать слабые сигналы, значительно повышая динамическую отклик системы. Кроме того, акселерометр обладает отличной устойчивостью к электромагнитным помехам, что делает его подходящим для промышленных и оборонных применений. Компактная конструкция позволяет легко интегрировать устройство даже в условиях ограниченного пространства, обеспечивая пользователям высокопроизводительное и надежное решение для измерения ускорений.
Дизайн продукта строго соответствует стандартам систем качества ISO 9001 и GJB, что обеспечивает высокую надежность и стабильность характеристик в процессе длительной эксплуатации. Конструкция устройства учитывает особенности промышленных условий, благодаря чему отличается превосходной инженерной пригодностью. Кроме того, компания обладает компетенциями в области системной интеграции и оптимизации прикладных решений, что позволяет разрабатывать высокоадаптированные решения под требования различных платформ, способствуя точному и эффективному применению в реальных условиях.
| Таблица 1. Технические характеристики кварцевого акселерометра QA с повышенной термостойкостью и виброустойчивостью | ||||||
| Большой размер | Маленький размер | |||||
| Наименование параметра | T180L | T150L | T125L | T180S | T150S | T125S |
| Диапазон измерений [g] | ≥±30 | ≥±30 | ≥±30 | ≥±30 | ≥±30 | ≥±30 |
| Смещение нуля [mg] | ≤±10 | ≤±7 | ≤±7 | ≤±15 | ≤±10 | ≤±7 |
| Стабильность смещения нуля [µg] | ≤150（1день） | ≤100（1день） | ≤80（1день） | ≤200（1день） | ≤150（1день） | ≤100（1день） |
| Температурный коэффициент смещения нуля [µg/ºC] | ≤±200 | ≤±150 | ≤±100 | ≤±200 | ≤±150 | ≤±100 |
| Чувствительность коэффициент преобразования [mA/g] | 1.0～3.0 | 1.0～3.0 | 1.0～3.0 | 1.0～1.5 | 1.0～1.5 | 1.0～1.5 |
| Стабильность коэффициента преобразования [ppm] | ≤200（1день） | ≤150（1день） | ≤100（1день） | ≤200（1день） | ≤150（1день） | ≤100（1день） |
| Температурный коэффициент чувствительности
[ppm/ºC] |
≤±300 | ≤±200 | ≤±100 | ≤±300 | ≤±200 | ≤±100 |
| Коэффициент нелинейности второго порядка
[µg/g2] |
≤±50 | ≤±50 | ≤±50 | ≤±50 | ≤±50 | ≤±50 |
| Стабильность коэффициента нелинейности
[µg/g2] |
≤30（1день） | ≤30（1день） | ≤30（1день） | ≤30（1день） | ≤30（1день） | ≤30（1день） |
| Порог/Разрешение
[µg] |
＜20 | ＜20 | ＜20 | ＜20 | ＜20 | ＜20 |
| Шум
[µA] |
＜15 | ＜15 | ＜15 | ＜15 | ＜15 | ＜15 |
| Полоса пропускания
[Hz] |
≥350 | ≥350 | ≥350 | ≥350 | ≥350 | ≥350 |
| Углы установки
[µrad] |
≤±200 | ≤±200 | ≤±200 | ≤±200 | ≤±200 | ≤±200 |
| Стабильность углов установки
[µrad] |
≤±80 | ≤±80 | ≤±80 | ≤±80 | ≤±80 | ≤±80 |
| Условия эксплуатации | ||||||
| Рабочая температура [ºC] | －45～＋180 | －45～＋150 | －45～＋125 | －45～＋180 | －45～＋150 | －45～＋125 |
| Ударные испытания [g] | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Вибрационные испытания [g] | 20 | 20 | 20 | 20 | 20 | 20 |
| Низкое давление воздуха [133pa、10min] | ＜5﹪ | ＜5﹪ | ＜5﹪ | ＜5﹪ | ＜5﹪ | ＜5﹪ |
| Условия питания | ||||||
| Напряжение питания [VDC] | ±7～±18 | ±7～±18 | ±7～±18 | ±7～±18 | ±7～±18 | ±7～±18 |
| Потребляемый ток [mA] | ≤±20 | ≤±20 | ≤±20 | ≤±16 | ≤±16 | ≤±16 |
| Мощность потребления [mW] | ≤480 | ≤480 | ≤480 | ≤480 | ≤480 | ≤480 |
| Сопротивление изоляции [MΩ] | ≥100 | ≥100 | ≥100 | ≥100 | ≥100 | ≥100 |
| Физические характеристики | ||||||
| Вес [grams] | ≤60 | ≤60 | ≤60 | ≤25 | ≤25 | ≤25 |

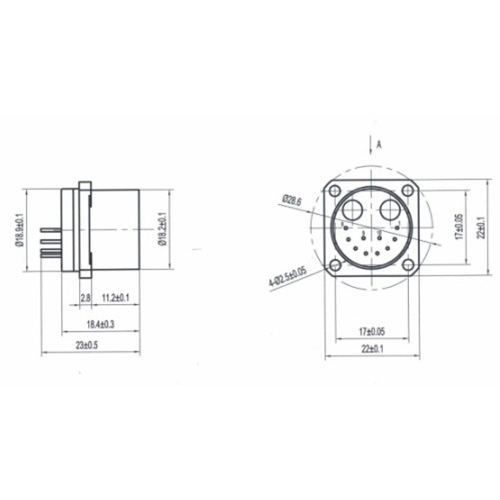

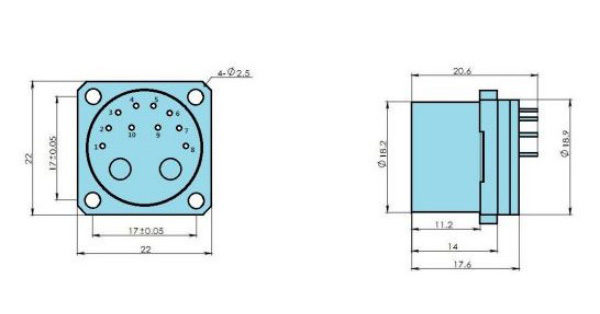

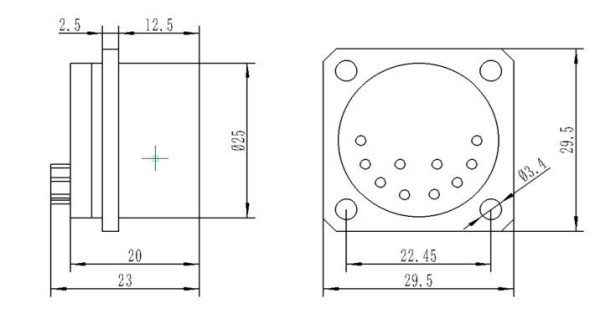

| Размер [mm] | Φ25×23 | Φ25×23 | Φ25×23 | Φ18.2×17.6 | Φ18.2×17.6 | Φ18.2×17.6 |
| Материал корпуса
|
1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| Таблица 2. Технические характеристики высокоточного кварцевого акселерометра QA | |||
| Наименование параметра | H30 | H20 | H10 |
| Диапазон измерения | ±60 g | ±60 g | ±60 g |
| Среднее значение смещения нуля | ≤4 mg | ≤4 mg | ≤4 mg |
| Повторяемость смещения нуля за месяц ， 1σ（55℃) | ≤5 μg | ≤10 μg | ≤15 μg |
| Повторяемость смещения нуля за год ， 1σ（55℃) | ≤15 μg | ≤30 μg | ≤45 μg |
| Температурный коэффициент смещения нуля | ≤15 μg/ºC | ≤25 μg/ºC | ≤30 μg/ºC |
| Коэффициент масштабирования | 1.00 to 1.25 mA/g | 1.00 to 1.25 mA/g | 1.00 to 1.25 mA/g |
| Повторяемость коэффициента масштабирования за месяц， 1σ（55℃) | ≤5 ppm | ≤10 ppm | ≤15 ppm |
| Повторяемость коэффициента масштабирования за год， 1σ（55℃) | ≤15 ppm | ≤30ppm | ≤45 ppm |
| Температурный коэффициент масштабирования | ≤20 ppm/ºC | ≤25 ppm/ºC | ≤30 ppm/ºC |
| Угол установки | ≤1000 μrad | ≤2000 μrad | ≤2000 μrad |
| Повторяемость угла установки за месяц ， 1σ（55℃) | ≤10 μrad | ≤20 μrad | ≤30 μrad |
| Повторяемость угла установки за год ， 1σ（55℃) | ≤30 μrad | ≤50 μrad | ≤80 μrad |
| Температурный коэффициент угла установки | ≤4 μrad/ºC | ≤4 μrad/ºC | ≤4 μrad/ºC |
| Коэффициент нелинейности второго порядка | ≤10 μg/g2 | ≤10 μg/g2 | ≤10 μg/g2 |
| Ошибка выпрямления вибрации | ≤20 μg/g2rms (50-500 Hz) | ≤40 μg/g2rms (50-500 Hz) | ≤40 μg/g2rms (50-500 Hz) |
| ≤60 μg/g2rms (500-2 kHz) | ≤60 μg/g2rms (500-2 kHz) | ≤150 μg/g2rms (500-2 kHz) | |
| Внутренний шум | ≤7 μg-rms (0-10 Hz) | ≤7 μg-rms (0-10 Hz) | ≤7 μg-rms (0-10 Hz) |
| ≤70 μg-rms (10-500 Hz) | ≤70 μg-rms (10-500 Hz) | ≤70 μg-rms (10-500 Hz) | |
| ≤1,500 μg-rms (500-10 kHz) | ≤1,500 μg-rms (500-10 kHz) | ≤1,500 μg-rms (500-10 kHz) | |
| Испытания на воздействие окружающей среды | |||
| Рабочая температура | -55 to +95 ºC | -55 to +95 ºC | -55 to +95 ºC |
| Удар, полусинусоидальный | 250 g，4ms | 250 g，4ms | 250 g，4ms |
| Синусоидальная вибрация | 15 g @ 20-2 kHz | 15 g @ 20-2 kHz | 15 g @ 20-2 kHz |
| Разрешающая способность / порог | ≤1 μg | ≤1 μg | ≤1 μg |
| Полоса пропускания | ≥800 Hz | ≥800 Hz | ≥800 Hz |
| AD590 температурный датчик | Есть | Есть | Есть |
| Электрические характеристики | |||
| Статический ток | ≤16 mA | ≤16 mA | ≤16 mA |
| Номинальная мощность (±15V DC） | ≤250 mW | ≤250 mW | ≤250 mW |
| Источник постоянного тока | ±13 ~ ±28 V DC | ±13 ~ ±28 V DC | ±13 ~ ±28 V DC |
| Внешний вид и вес | |||
| Вес | 70 ±2 grams | 70 ±2 grams | 70 ±2 grams |

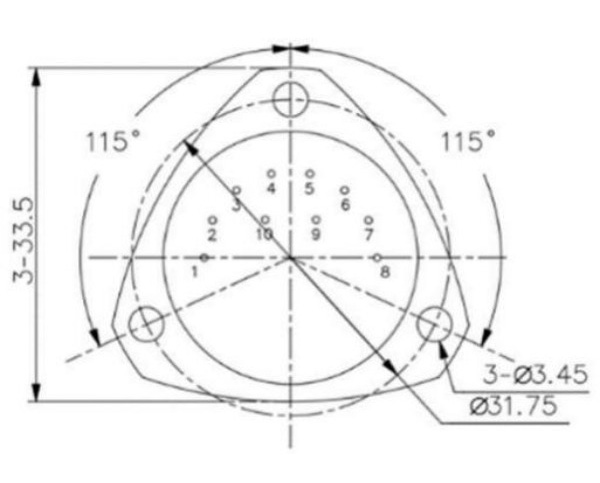

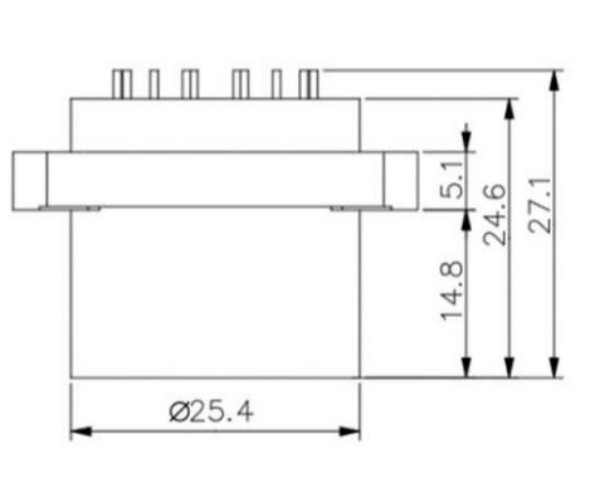

| Диаметр под монтажной поверхностью | Ø25.4 mm Max | Ø25.4 mm Max | Ø25.4 mm Max |
| Высота под монтажной поверхностью | 14.8 mm Max | 14.8 mm Max | 14.8 mm Max |
| Материал корпуса | нержавеющая сталь 300 | нержавеющая сталь 300 | нержавеющая сталь 300 |
| Таблица 3. Технические характеристики обычного кварцевого акселерометра QA | ||||||
| Наименование параметра | S60A | S60B | S60C | SS60 | ||
| Диапазон измерений | g | -60～+60 | -60～+60 | -60～+60 | -60～+60 | |
| Смещение | mg | ≤|±3| | ≤|±5| | ≤|±10| | ≤|±5| | |
| Калибровочный коэффициент | mA/g | 1±0.25 | 1±0.25 | 1±0.25 | 0.9±0.25 | |
| Коэффициент нелинейности второго порядка（0～±30g） | μg/g2 | ≤|±10| | ≤|±10| | ≤|±20| | ≤|±10| | |
| Месячная повторяемость смещения（1σ） | μg | ≤10 | ≤30 | ≤80 | ≤30 | |
| Месячная повторяемость калибровочного коэффициента（1σ） | ppm | ≤10 | ≤30 | ≤80 | ≤30 | |
| Месячная повторяемость коэффициента нелинейности второго порядка（1σ） | μg/g2 | ≤8 | ≤15 | ≤20 | ≤15 | |
| Температурный коэффициент смещения（-40℃～+55℃） | μg/℃ | ≤|±10| | ≤|±30| | ≤|±80| | ≤|±30| | |
| Температурный коэффициент калибровочного коэффициента（-40℃～+55℃） | ppm/℃ | |±10| | |±30| | |±80| | |±30| | |
| Угол ошибки установки (торсионный и колебательный режимы)
|
″ | ≤|±100| | ≤|±100| | ≤|±100| | ≤|±100| | |
| Разрешающая способность | μg | ≤|±5| | ≤|±5| | ≤|±5| | ≤|±5| | |
| Шум | μA | ≤10 | ≤10 | ≤10 | ≤10 | |
| Статический ток | mA | ≤|±20| | ≤|±20| | ≤|±20| | ≤|±20| | |
| Динамический | ≤38% | % | ≤38 | ≤38 | ≤38 | ≤38 |
| Параметры | ≤3раза | Раз | ≤3 | ≤3 | ≤3 | ≤3 |
| Собственная частота | ≥400Hz | Hz | ≥400 | ≥400 | ≥400 | ≥400 |
| Полоса пропускания | ≥800Hz | Hz | ≥800 | ≥800 | ≥800 | ≥700 |
| Сопротивление изоляции | MΩ | ≥100 | ≥100 | ≥100 | ≥100 | |
| Вес | grm | ≤80 | ≤80 | ≤80 | ≤30 | |

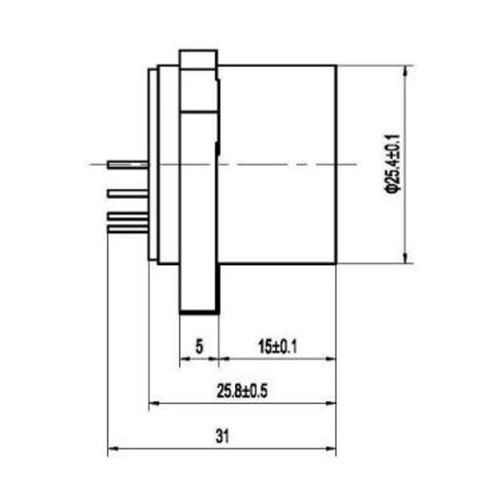

| Размеры корпуса | （mm） | Φ25.4×31 | Φ25.4×31 | Φ25.4×31 | Φ18.2*23 | |
| Удар（1/2sin,11ms） | 100g，три оси, по два раза на каждую ось | |||||
| Вибрация（RD） | 12.2g，три оси, по 3 минуты на каждую ось | |||||
| Диапазон рабочих температур | -40℃～+85℃ | |||||
| Напряжение питания | ±15DVC | |||||
