микросхема гироскопа

Начнем с простого: часто слышу от новичков, что микросхема гироскопа – это какая-то волшебная коробочка, которая сама по себе делает систему устойчивой. Ну, знаете, как в фильмах про дронов или беспилотники – просто включил, и все летает как по маслу. Это, конечно, красивый миф. На самом деле, микросхемы гироскопа – это лишь *часть* сложной системы. И, что более важно, выбор правильной микросхемы, её интеграция в проект, и особенно калибровка – вот где кроется 90% успеха. Поэтому, постараюсь рассказать не только о компонентах, но и о реальных проблемах, с которыми сталкиваешься, когда работаешь с этими датчиками. А заодно и пару неудачных попыток – без них никуда.

Что такое микросхема гироскопа и как она работает?

В общих чертах, микросхема гироскопа преобразует угловую скорость вращения в электрический сигнал. Самые распространенные типы – MEMS гироскопы (Micro-Electro-Mechanical Systems). Они используют микроскопические маятники или элементы, которые отклоняются под воздействием вращения. Датчики фиксируют это отклонение, и оно преобразуется в электрический сигнал, пропорциональный угловой скорости. Важно понимать, что эта угловая скорость – это *не* абсолютная ориентация. Это изменение ориентации *относительно* какой-то начальной точки отсчета.

Принцип работы MEMS гироскопа достаточно прост, но его реализация требует высокой точности и контроля над производством. Ключевые факторы, влияющие на точность микросхемы гироскопа – это качество материалов, геометрия микромеханических элементов, а также отсутствие внешних воздействий, таких как вибрация и электромагнитные помехи. Многие производители, включая, например, STMicroelectronics, предлагают достаточно широкий спектр MEMS гироскопов с разными характеристиками: по точности, температурному диапазону, энергопотреблению. Сложность в том, чтобы выбрать подходящий вариант для конкретной задачи.

Электромагнитные помехи – это распространенная проблема. Особенно, если гироскоп работает в условиях сильных радиочастотных излучений. Для уменьшения влияния помех используются различные методы фильтрации и экранирования, но идеального решения, к сожалению, не существует. А еще, стоит помнить о температурной зависимости. Точность микросхемы гироскопа меняется с температурой, поэтому часто требуется температурная компенсация. В некоторых приложениях, требующих высокой точности, используются специальные гироскопы с интегрированными схемами температурной компенсации. Например, некоторые модели от Bosch Sensortec предлагают встроенную компенсацию, что значительно упрощает задачу.

Как выбрать правильную микросхему гироскопа? Критерии и нюансы

Выбор микросхемы гироскопа – задача нетривиальная. Нельзя просто взять первый попавшийся датчик и надеяться, что он будет работать идеально. Первое, что нужно определить – это требуемая точность. Это зависит от приложения. Для простых задач, например, для ориентации смартфона, достаточно гироскопа с точностью в несколько угловых секунд. Для более сложных задач, например, для стабилизации камеры в дроне, требуется гироскоп с точностью в доли угловых секунд или даже меньше. И тут уже начинаются серьезные финансовые затраты.

Важным критерием является также температурный диапазон. Если гироскоп будет работать в условиях экстремальных температур, то необходимо выбирать датчик, который сможет стабильно работать в этом диапазоне. Кроме того, стоит обратить внимание на энергопотребление. Для портативных устройств, таких как смартфоны и планшеты, энергопотребление играет критическую роль. Слишком энергоемкий гироскоп быстро разрядит батарею. В этом плане, гироскопы от InvenSense (теперь part of TDK) часто выделяются своим низким энергопотреблением.

Не стоит забывать и о наличии интерфейса связи. Наиболее распространенными интерфейсами являются I2C и SPI. Выбор интерфейса зависит от архитектуры системы и требований к скорости передачи данных. В некоторых случаях может потребоваться использование более сложных интерфейсов, таких как UART или USB. Например, для работы с гироскопами с высокой частотой обновления данных, может потребоваться использование USB интерфейса. А для систем, требующих простого подключения и настройки, I2C будет более удобным вариантом.

Практический опыт: проблемы калибровки и их решение

Одна из самых сложных задач при работе с микросхемой гироскопа – это калибровка. Несмотря на то, что многие гироскопы поставляются с предварительно откалиброванными данными, в реальных условиях часто требуется дополнительная калибровка. Это связано с тем, что характеристики гироскопа могут меняться со временем из-за температурных колебаний, механических воздействий и старения компонентов.

Процесс калибровки включает в себя определение погрешностей гироскопа и создание математической модели, которая учитывает эти погрешности. Это можно сделать с помощью различных методов, например, с помощью алгоритма Kalman filter или с помощью более простых фильтров, таких как complementary filter. На практике, часто используется комбинация нескольких методов фильтрации для достижения наилучшего результата. Иногда приходится прибегать к ручной калибровке, когда алгоритмы не справляются с шумами и искажениями.

Я, например, сталкивался с проблемой систематической ошибки в гироскопе, установленном в прототип дрона. Пришлось использовать метод проб и ошибок, чтобы найти параметры калибровки, которые минимизировали эту ошибку. В итоге, мне удалось добиться точности в несколько угловых секунд, что было достаточно для стабилизации дрона. Калибровка была реализована в виде простого скрипта, который запускался перед каждым полетом. Хотя это и не идеальное решение, оно позволило решить проблему и добиться желаемого результата.

Неудачные попытки и уроки

Была одна попытка использовать микросхему гироскопа в системе навигации для роботизированной руки. Мы выбрали гироскоп с высокой точностью и широким температурным диапазоном. Однако, в процессе работы оказалось, что гироскоп очень чувствителен к вибрациям. Вибрации, возникающие при движении роботизированной руки, приводили к значительным погрешностям в измерениях угловой скорости. Попытки использовать различные методы фильтрации не помогли решить проблему. В итоге, пришлось отказаться от использования этого гироскопа и выбрать другой, более устойчивый к вибрациям.

Этот опыт научил меня важному уроку: при выборе гироскопа необходимо учитывать не только его технические характеристики, но и условия эксплуатации. Если гироскоп будет работать в условиях вибрации, то необходимо выбирать датчик, который устойчив к вибрациям. В противном случае, даже самый точный гироскоп будет давать неточные результаты.

Еще один интересный случай – работа с гироскопом в условиях сильных электромагнитных помех. В этом случае, оказалось, что даже использование экранированного корпуса и фильтров не позволило полностью устранить помехи. Пришлось использовать более сложные методы обработки сигналов, такие как спектральный анализ, для выделения полезного сигнала из шума. Это потребовало значительных усилий и дополнительных вычислительных ресурсов.

Перспективы развития

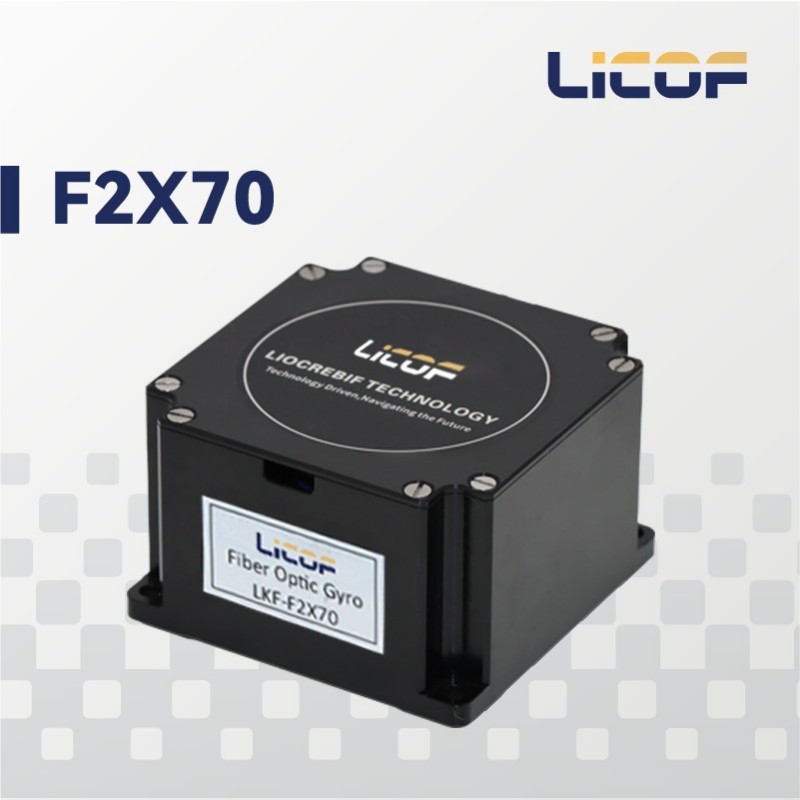

В настоящее время наблюдается активное развитие технологий микросхем гироскопа. Разрабатываются новые типы гироскопов, такие как волоконно-оптические гироскопы и гироскопы на основе MEMS с увеличенной точностью и энергоэффективностью. Также разрабатываются новые методы калибровки и фильтрации, которые позволяют снизить влияние внешних воздействий и повысить точность измерений. Особенно перспективным направлением является интеграция гироскопов с другими датчиками, такими как акселерометры и магнитометры, для создания комплексных систем навигации и ориентации.

ООО Ухань Ликоф Технологии, как компания, занимающаяся разработкой навигационных технологий, активно следит за развитием этих технологий и разрабатывает собственные решения на основе микросхем гироскопа. Мы постоянно экспериментируем с новыми датчиками и алгоритмами, чтобы добиться наилучшего результата. Если у вас есть вопросы или вам нужна помощь в выборе микросхемы ги
