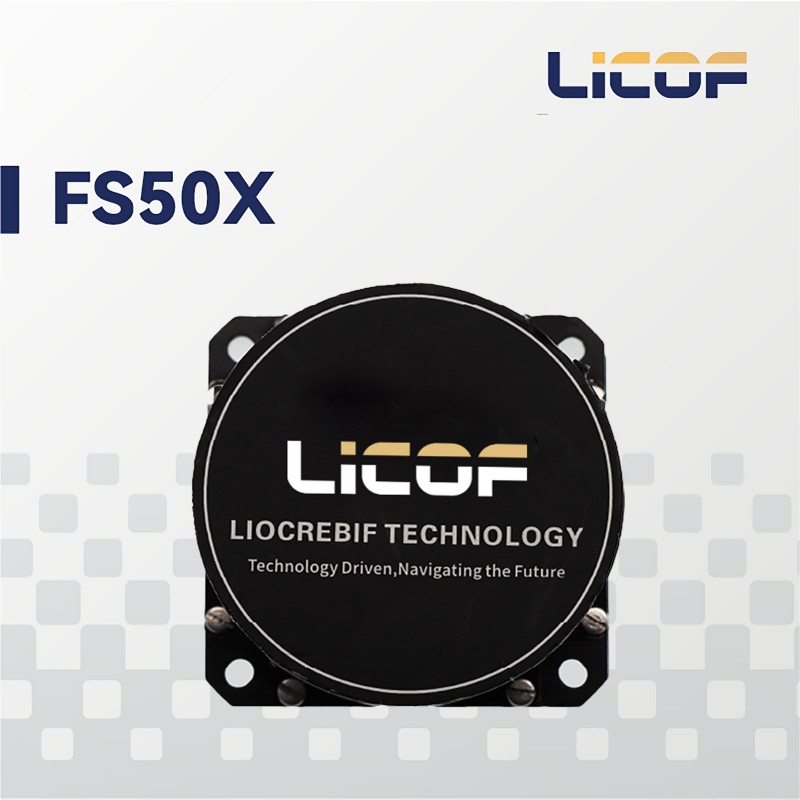

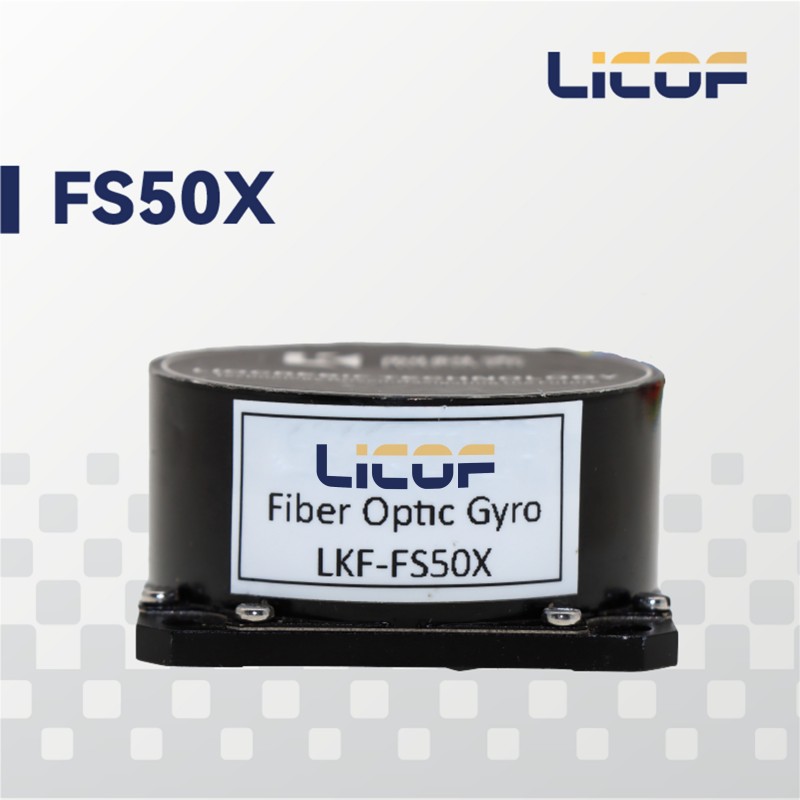

Одноосный волоконно-оптический гироскоп FS50X
FS50X – миниатюрный волоконно-оптический гироскоп, принципиально отличающийся от традиционных конструктивных решений. Благодаря применению инновационной интегрированной схемы совместного размещения оптических и электронных компонентов, данное устройство представляет собой оптимальное решение для систем управления, требующих датчиков угловой скорости средней и низкой точности. Гироскоп широко применяется в различных областях инерционного измерения и управления.
Описание
маркер
Описание продукта
FS50X - миниатюрный волоконно-оптический гироскоп, принципиально отличающийся от традиционных конструктивных решений. Благодаря применению инновационной интегрированной схемы совместного размещения оптических и электронных компонентов, данное устройство представляет собой оптимальное решение для систем управления, требующих датчиков угловой скорости средней и низкой точности. Гироскоп широко применяется в различных областях инерционного измерения и управления. Основываясь на проверенных конструктивных решениях предыдущих моделей, этот получил множество инженерных оптимизаций, что способствует массовому производству и обеспечивает высокое соотношение цена–качество.
Волоконно-оптический гироскоп FS50X обладает рядом выдающихся характеристик: компактные размеры, малый вес, низкое энергопотребление, простота интерфейса и удобство в эксплуатации. Благодаря этим преимуществам, а также высокой рентабельности, он является оптимальным выбором в качестве датчика угловой скорости для навигационных и управляющих систем. FS50X широко применяется в различных областях инерциальных измерений и управления.
Основные характеристики
Миниатюрный и компактный дизайн
Полностью твердотельная конструкция
Высокая устойчивость к воздействию окружающей среды
Высокая надежность и сверхдлительный срок службы
Цифровой выход по интерфейсу RS-422
Области применения
Оптико-электронный подвес
Платформа управления полетом
Оптическая/фотографическая платформа
Система стабилизации платформы
Связь в движении
Инерциальный измерительный блок
Лёгкий беспилотный летательный аппарат
Уникальная технология
Компания является высокотехнологичным предприятием, реализующим полный замкнутый цикл производства — от оборудования для намотки оптоволоконных колец и самого процесса намотки, до разработки электроники, программного обеспечения для инерциальных измерительных блоков (IMU), а также оборудования для их тестирования и калибровки. Благодаря комплексному контролю над всеми этапами производственного процесса, компания эффективно повышает качество продукции и снижает системные издержки. Кроме того, в компании внедрена система менеджмента качества ISO 9001, а строгие технологические стандарты обеспечивают высокую надежность и стабильность характеристик продукции.
Благодаря использованию инерциальных датчиков и технологии связной инерциальной навигации, можно обеспечить беспилотные летательные аппараты точной информацией о скорости, положении и ориентации, что позволяет реализовать высокоточное навигационное позиционирование и управление ориентацией. FS50X значительно повышает характеристики инерциальной навигации и является оптимальным выбором для систем средней и низкой точности.
| Таблица 1. Технические характеристики одноканального волоконно-оптического гироскопа FS50X | |||
| Тип A | Тип B | Тип C | |
| Стабильность нулевого смещения °/h(1σ,10s) | ≤0.20 | ≤0.10 | ≤0.05 |
| Время стабилизации s | ＜10 | ＜10 | ＜10 |
| Повторяемость нулевого смещения °/h(1σ) | ≤0.30 | ≤0.20 | ≤0.10 |
| Повторяемость нулевого смещения в полном температурном диапазоне °/h | ≤0.6 | ≤0.4 | ≤0.3 |
| Коэффициент случайного блуждания °/√h | ≤0.02 | ≤0.02 | ≤0.01 |
| Нелинейность коэффициента масштабирования ppm(1σ) | ≤50 | ≤30 | ≤20 |
| Повторяемость коэффициента масштабирования ppm(1σ) | ≤50 | ≤30 | ≤30 |
| Динамический диапазон | ±500°/s | ||
| Магнитная чувствительность | ≤0.05°/hr/Gs | ||
| Диапазон рабочих температур | -40℃～+70℃ | ||
| Диапазон температур хранения | -50℃～+70℃ | ||
| Вибрационные условия | 4.2g,20Hz～2000Hz | ||

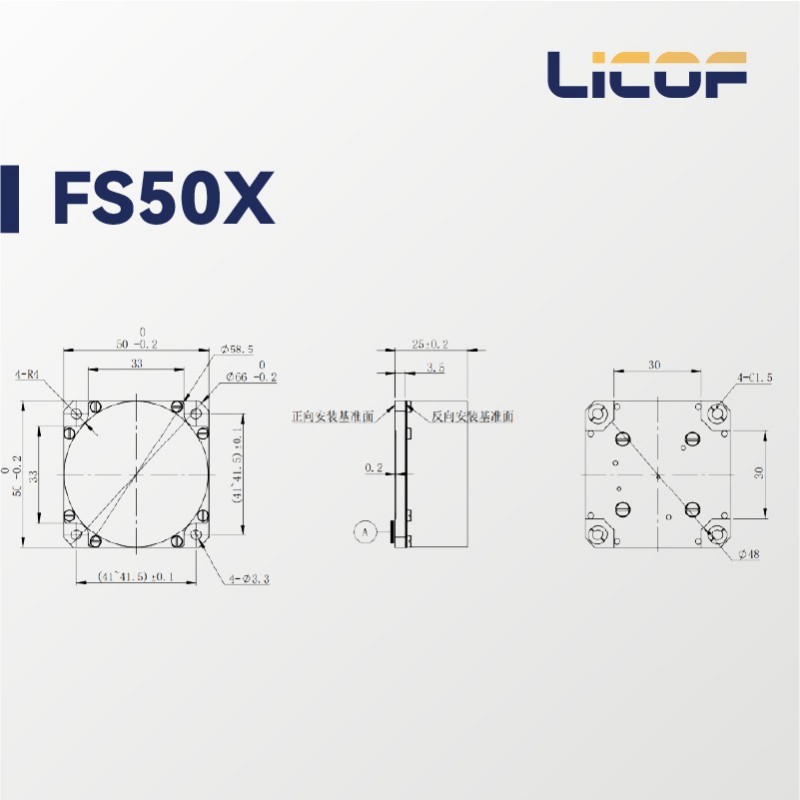

Рисунок 1. Размеры корпуса
Волоконно-оптический гироскоп оснащён разъёмом J30-15ZK для внешних подключений, определение контактов приведено в таблице 2.
Таблица 2. Электрические характеристики выходного разъёма гироскопа
| номер контакта | определение контактов | маркировка | цвет |
| 1 | последовательный порт T+ | TX+ | Жёлтый |
| 2 | последовательный порт T- | TX- | Оранжевый |
| 3 | последовательный порт R+ | RX+ | Синий |
| 4 | последовательный порт R- | RX- | Зелёный |
| 5、13 | источник питания +5V | +5V | Красный |
| 6、7 | земля питания | GND | Чёрный |
