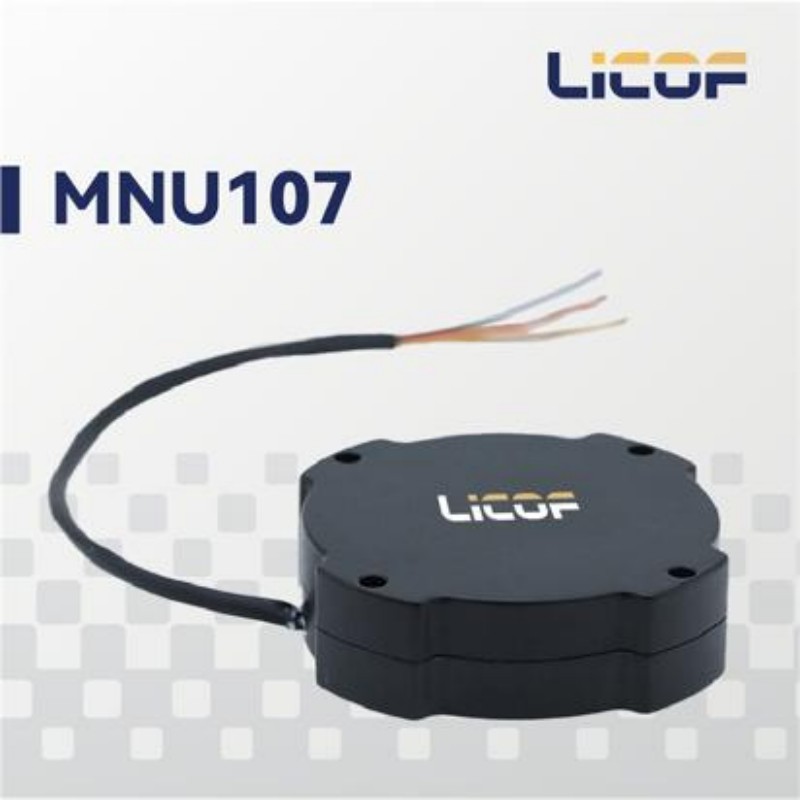

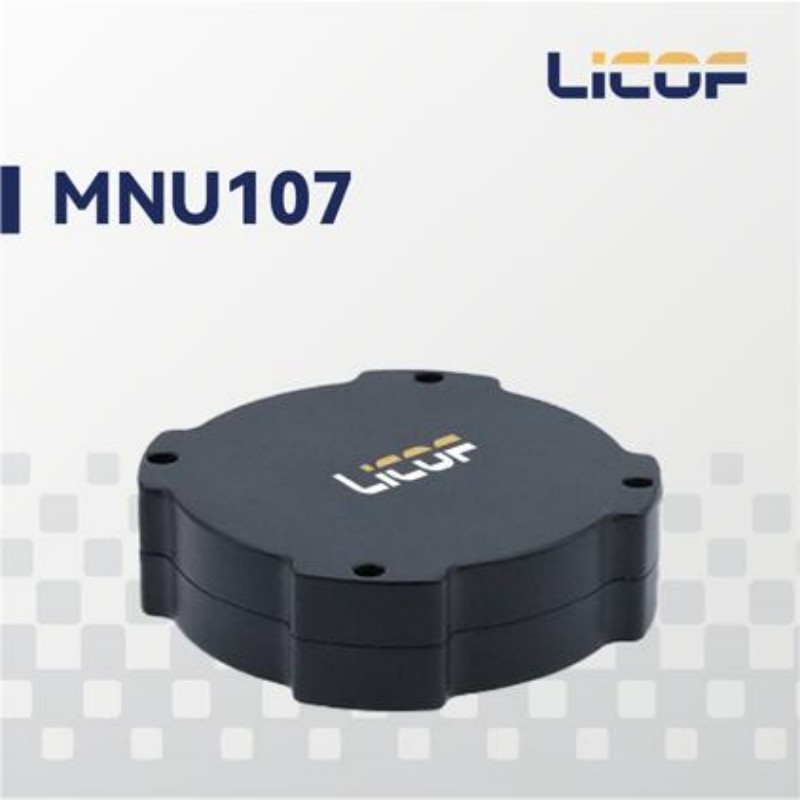

Устойчивый к высоким перегрузкам MNU107 инерциальный измерительный блок
MNU107 встроен с трехосевым гироскопом и трехосевым акселерометром, которые могут измерять угловую скорость, ускорение и температуру носителя.
Описание
маркер
Технические характеристики
Высокопроизводительный продукт для высокодинамических навигационных применений
MNU107 встроен с трехосевым гироскопом и трехосевым акселерометром, которые могут измерять угловую скорость, ускорение и температуру носителя.
Основные характеристики
Высокая производительность, малый размер, небольшой вес, низкое энергопотребление;
Использование массово выпускаемых высокопроизводительных и надежных инерциальных датчиков;
Калибровка по всей температуре от -40°C до 80°C;
Высокая частота выборки 1 КГц, соответствует требованиям навигации с высокой динамикой;
Поддержка обновления программного обеспечения онлайн;
Конструкция с высокой перегрузочной устойчивостью, способность системы выдерживать перегрузки до 20000г.
Области применения
Подходит для жестких механических и температурных условий;
Управляемое оружие;
Беспилотники / транспортные средства / суда;
Определение ориентации и управление положением.
Высокое качество и надежность
Компания за счет полного контроля над процессами и технологиями как вверх по цепочке поставок, так и вниз, эффективно повышает качество продукции и снижает стоимость системы. В то же время компания внедряет системы качества ISO9001 и GJB, а также использует строгие технологические процессы для обеспечения надежности и стабильности характеристик продукции.
Таблица 1. Параметры производительности высокопрочного инерционного измерительного блока MNU107
| Гироскоп | |
| Диапазон измерений | Ось X：±5400°/с Ось Y、Z：±500°/с |
| Нулевое смещение | ≤0.1°/с |
| Нестабильность нулевого смещения | ≤5°/ч |
| Нелинейность коэффициента масштаба | ≤300 ппм |
| Полоса пропускания | Не меньше 100Гц |
| Акселерометр | |
| Диапазон измерений | ±24г |
| Нулевое смещение | ≤20 мг |
| Нестабильность нулевого смещения | ≤0.1 мг |
| Повторяемость нулевого смещения | ≤0.3 мг |
| Полоса пропускания | Не меньше 100 Гц |
| Магнитный датчик | |
| Диапазон измерений | ±4 гаусса |
| Разрешение | 0.14 мгаусса |
| Физические характеристики | |
| Потребляемая мощность | ≤1в |
| Время запуска | ≤2с |
| Требования к питанию | 5В±0.2В，пульсация 50 мВ |
| Интерфейс связи | RS-422 |
| Интерфейс связи | F55 мм × 15 мм |
| Вес | ≤60г |
| Требования к окружающей среде | |
| Рабочая температура | -45℃～80℃ |
| Температура хранения | -55℃～85℃ |
| Устойчивость к вибрациям | 12г（СКЗ） |
| Устойчивость к ударам | 20000г |
| MTBF | 20000ч |
Таблица 2. Определение внешних электрических контактов
| Номер контакта | Цвет | Определение |
| 1 | Жёлтый | IMU RS-422 R+ |
| 2 | Зелёный | IMU RS-422 R- |
| 3 | Фиолетовый | IMU RS-422 T+ |
| 4 | Оранжевый | IMU RS-422 T- |
| 5 | Чёрный | GND |
| 6 | Красный | VCC+5В |
