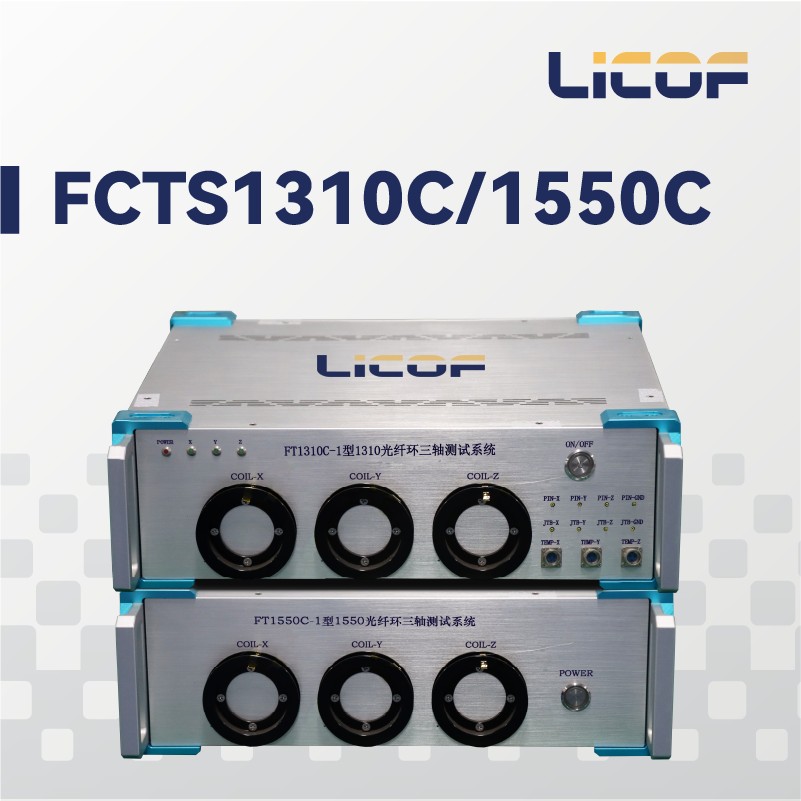

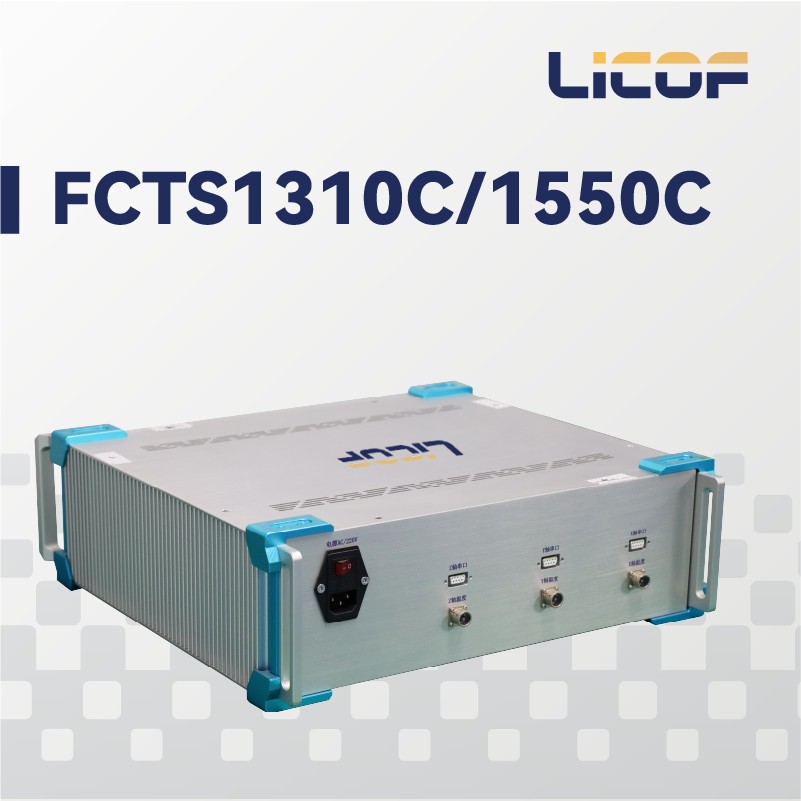

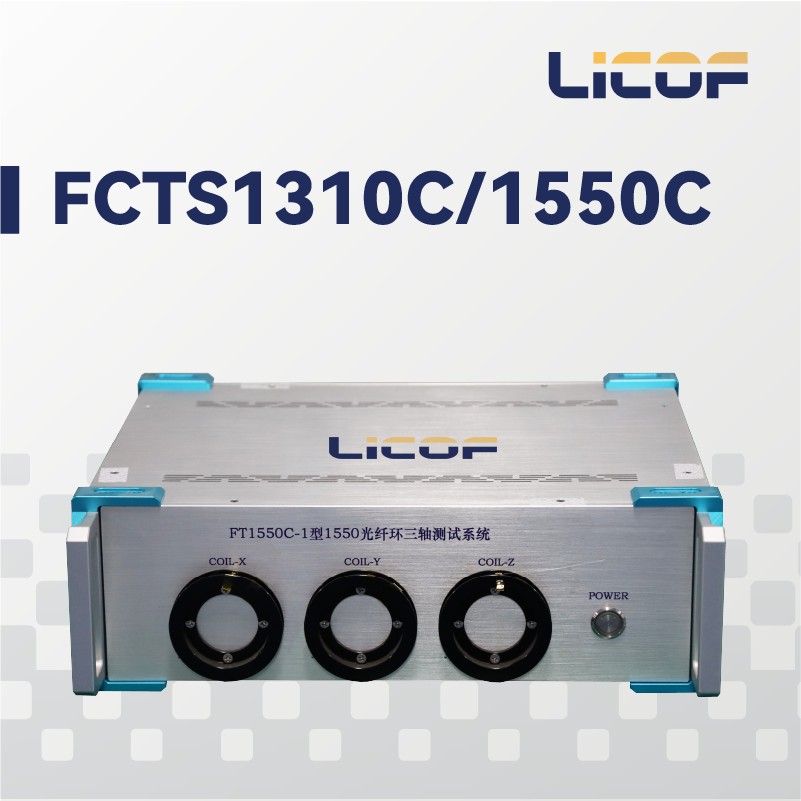

FCTS1310C/1550C Система трёхосных испытаний оптоволоконных катушек
FCTS1310C/1550C
Система трёхосных испытаний оптоволоконных катушек
Системный тест гироскопических характеристик оптоволоконных катушек
Описание
маркер
Описание продукта
Система тестирования оптоволоконных колец — это трёхосевое высокоточное устройство для тестирования нулевого дрейфа гироскопа, которое может использоваться для оценки гироскопических характеристик оптоволоконных колец с длиной волны 1310 нм или 1550 нм. Технический принцип работы устройства аналогичен трёхосевому оптоволоконному гироскопу, может напрямую через последовательный порт выводить данные угловой скорости и температуры. С помощью специализированного программного обеспечения можно записывать, анализировать и сохранять данные, а также получать важные показатели, такие как нулевой дрейф и стабильность нулевого дрейфа. Эта тестовая система может одновременно сваривать и тестировать три оптоволоконных кольца, при этом три канала не мешают друг другу. Система обладает полным функционалом, стабильной работой, простой эксплуатацией и удобством транспортировки, являясь практичной тестовой системой.
Основные характеристики
Отличная стабильность нулевого дрейфа, оптимальное значение ≤0,01°/ч (сглаживание 100 s, зависит от длины кольца)
Три независимых тестовых канала без взаимных помех
Рабочие длины волн1310nm/1550nm
Диапазон времени тестирования: от 1 секунды до 30 часов
Поддерживаемая длина оптоволоконного кольца: 280–3000 м, настраивается через тестовое ПО
Области применения
Производственное тестирование оптоволоконных колец
Отбор и проверка оптоволоконных колец перед использованием
Состав оборудования
Трёхосевая система тестирования оптоволоконных колец состоит из трёх основных частей: основного блока тестирования оптоволоконных колец, адаптера RS422/USB и специализированного тестового программного обеспечения. Основной блок системы собран в алюминиевом корпусе формата 3U и использует последовательный порт RS422 для вывода данных. Адаптер RS422/USB преобразует данные последовательного порта в USB для удобства связи с компьютером. Специализированное программное обеспечение совместимо с операционными системами Windows XP/7/10 и имеет графический интерфейс, позволяющий в реальном времени выполнять сбор, обработку и сохранение данных.
| Трёхосевая система тестирования оптоволоконных колец | ||
| Технические характеристики | FCTS1310C | FCTS1550C |
| Рабочая длина волны | 1310 нм | 1550 нм |
| Стабильность нулевого дрейфа (при 25°C) | Лучшее значение ≤0.01°/ч (100 с, сглаживание, зависит от длины кольца) | Лучшее значение ≤0.002 °/ч (100 с, сглаживание, зависит от длины кольца) |
| Рабочая температура | (25±15) °C | (25±15) °C |
| Измеряемый температурный диапазон | (-45 ~ +70) °C | (-45 ~ +70) °C |
| Измеряемая длина оптического модуля | (280 ~ 1200) м, настраивается в тестовом ПО в зависимости от фактической длины кольца | (800 ~ 3000) м, настраивается в тестовом ПО в зависимости от фактической длины кольца |
| Диапазон времени тестирования | 1с ~ 30ч | 1с ~ 30ч |
| Электрические/механические интерфейсы | ||
| Размеры | ~（450×147×452）мм | ~ (450×147×452) мм |
| Питание | 220В, 50Гц, AC | 220В, 50Гц, AC |
| Вход/выход, последовательный порт | RS422 (по умолчанию), RS232 (опционально) | RS422 (по умолчанию), RS232 (опционально) |
| Температурный датчик | 3 канала, DS18B20, авиационный разъём | 3 канала, DS18B20, авиационный разъём |
| Концевой волоконный хвост | Панда-тип волоконно-оптическое поляризационно-сохраняющее волокно PM1310_80/135, по 2 м на каждом конце, 3 канала | Панда-тип волоконно-оптическое поляризационно-сохраняющее волокно PM1550_80/135, по 2 м на каждом конце, 3 канала |
Мы также предоставляем одновосевую систему тестирования оптических колец, которая может тестировать только одно оптическое кольцо за раз.
