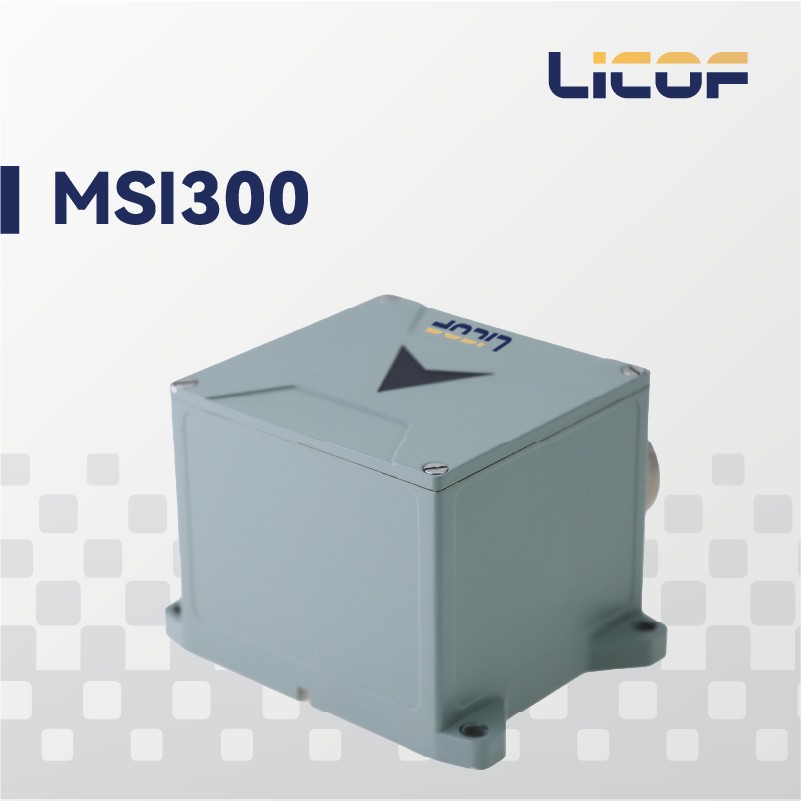

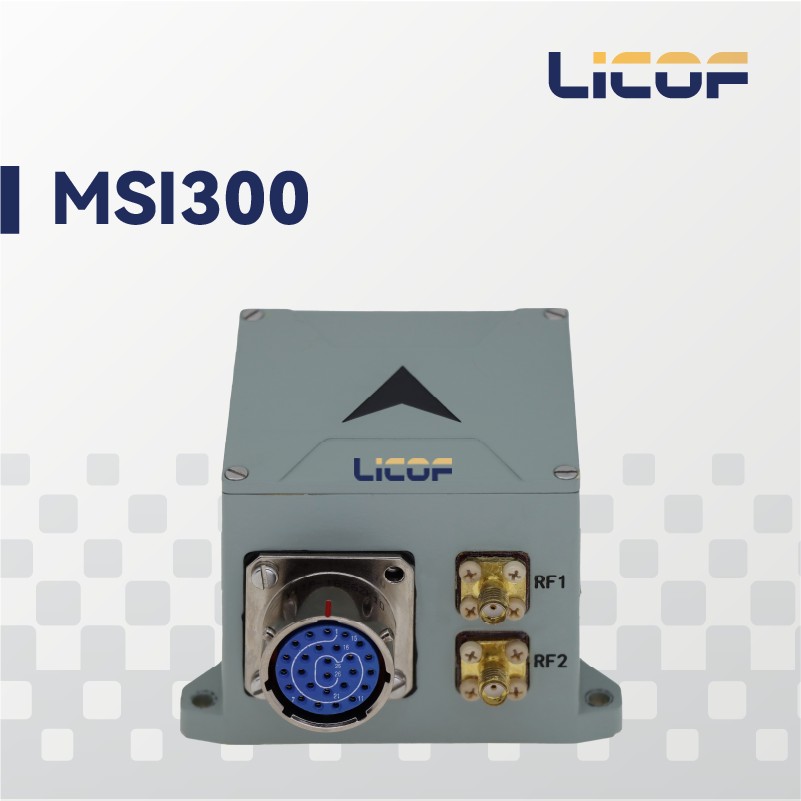

MSI300 MEMS комбинированная навигационная система
MSI300 MEMS комбинированная навигационная система — это высокоточная, высоконадежная и экономически эффективная MEMS инерциальная комбинированная навигационная система, широко применяемая в навигации, управлении и измерениях на таких транспортных средствах, как автомобили, суда и беспилотные летательные аппараты.
Описание
маркер
Описание продукта
MSI300 MEMS комбинированная навигационная система — это высокоточная, высоконадежная и экономически эффективная MEMS инерциальная комбинированная навигационная система, широко применяемая в навигации, управлении и измерениях на таких транспортных средствах, как автомобили, суда и беспилотные летательные аппараты.
Внутри серии MSI300 интегрированы высокопроизводительные MEMS гироскопы, MEMS акселерометры и GNSS спутниковый приемник. Система использует чувствительность к угловой скорости вращения Земли и ускорению для статической самокалибровки, определяя истинный курс движущегося объекта, и объединяет эти данные с трехмерной скоростью, положением и курсом, получаемыми от GNSS приемника, для комбинированной навигации. Комбинированная навигационная система выполняет полную температурную компенсацию нуля и шкалы внутреннего IMU-модуля, что гарантирует надежность продукта.
Основные характеристики
100% отечественные компоненты, высокая производительность, компактный размер, малый вес
Поддержка всех GNSS частот, высокая точность позиционирования и ориентации в сложных условиях
Богатые интерфейсы и меры по изоляции
Стабильная работа с сверхнизким энергопотреблением — 4 Вт
Калибровка и компенсация по полной температурной шкале от -45℃ до +80℃
Комбинированная навигация поддерживает автоматический поиск севера с точностью лучше 1°
Области применения
Позиционирование и ориентация для беспилотников, автомобилей, судов и катеров
Управление ориентацией
Оптические и фото платформы
Картография
Стабилизационные платформы
Подводные аппараты
Динамическая связь
Интеллектуальное вождение
Управление авиационной техникой
Уникальная технология
Компания Ликоф — это высокотехнологичное предприятие с полной замкнутой цепочкой производства, охватывающей оборудование для намотки оптоволокна, изготовление оптоволоконных колец, схемы IMU, программное обеспечение и оборудование для тестирования и калибровки IMU. Благодаря всестороннему контролю производственных процессов по всей цепочке поставок компания эффективно повышает качество продукции и снижает системные затраты. Кроме того, компания соблюдает требования системы качества ISO9001 и применяет строгие технологические процессы для обеспечения надежности и стабильности характеристик продукции.
Продукт может быть предложен в различных конфигурациях, адаптированных под разные носители, такие как авиационный, автомобильный и морской. В автомобильной конфигурации добавлены ограничения, связанные с транспортным средством, что позволяет длительное время обеспечивать точность измерения ориентации.
| MEMS гироскоп | |
| Модель | MS-304A |
| Диапазон измерений（°/с） | ±400 |
| Нулевая точка при полной температуре（°/ч，1σ） | 1 |
| Стабильность нулевого смещения（°/ч，Сглаживание за 10 сек） | 0.3 |
| Нестабильность нулевого смещения（°/ч，allan） | 0.05 |
| Повторяемость нулевого смещения（°/ч） | 0.3 |
| Угловое случайное блуждание（°/√ч） | 0.05 |
| Нелинейность коэффициента масштаба（ ппм） | 100 |
| Взаимная связь（ рад） | ≤0.001 |
| Полоса пропускания（ Гц） | ≥200 |
| MEMS акселерометр | |
| Диапазон измерений（ г） | ±20 |
| Нулевая точка（ мг，1σ） | 0.5 |
| Стабильность нулевого смещения（µг，Сглаживание за 10 сек） | ≤50 |
| Стабильность нулевого смещения（µг，allan） | ≤20 |
| Повторяемость нулевого смещения（µг） | ≤50 |
| Скоростной случайный блуждание（мм/с/√ч） | 30 |
| Нелинейность коэффициента масштаба（ппм） | 500 |
| Взаимная связь（рад） | 100 |
| Полоса пропускания（Гц） | ≥50 |
| Точность навигации | |
| Самонаведение на север(°，1σ) | 1 |
| Комбинированный курс (° , 1σ , в реальном времени) | 0.15（двухантенная базовая линия 1 м），0.2（одна антенна, динамический режим） |
| Комбинированный горизонтальный наклон (° , 1σ , в реальном времени) | 0.03 |
| Комбинированная горизонтальная позиция（м，1σ） | 3（одиночный режим），0.02+1 ппм（RTK） |
| Комбинированная вертикальная позиция（м，1σ） | 5（одиночный режим），0.03+1 ппм（RTK） |
| Комбинированная горизонтальная скорость（м/с，1σ） | 0.1 |
| Комбинированная вертикальная скорость（м/с，1σ） | 0.15 |
| Комбинированная точность курса (° , постобработка) | 0.03 |
| Комбинированный горизонтальный наклон (° , постобработка) | 0.007 |
| Точность комбинации инерциального навигационного устройства и одометра | ≤0.005D |
| Точность глубинных измерений(cm) | 5 |
| Электрический/механический интерфейс | |
| Питание（В） | 9~36 |
| Стационарная мощность(Вт) | 4 |
| Время запуска（с） | 2 |
| Интерфейс связи | 2 канала RS-422, 3 канала RS-232, 1 шина CAN, вход и выход PPS |
| Частота обновления（Гц） | 200 (настраиваемая) |
| Размеры（мм×мм×мм） | 87×79×56 |
| Вес（г） | ≤500 |
| Условия эксплуатации | |
| Рабочая температура（℃） | -40～+85 |
| Температура хранения（℃） | -55～+85 |
| Вибрация（г，СКЗ） | 20~2000Гц，6.06 |
| Удар（г） | 1000g/1мс |
| Надёжность | |
| MTBF（ч） | 20000 |

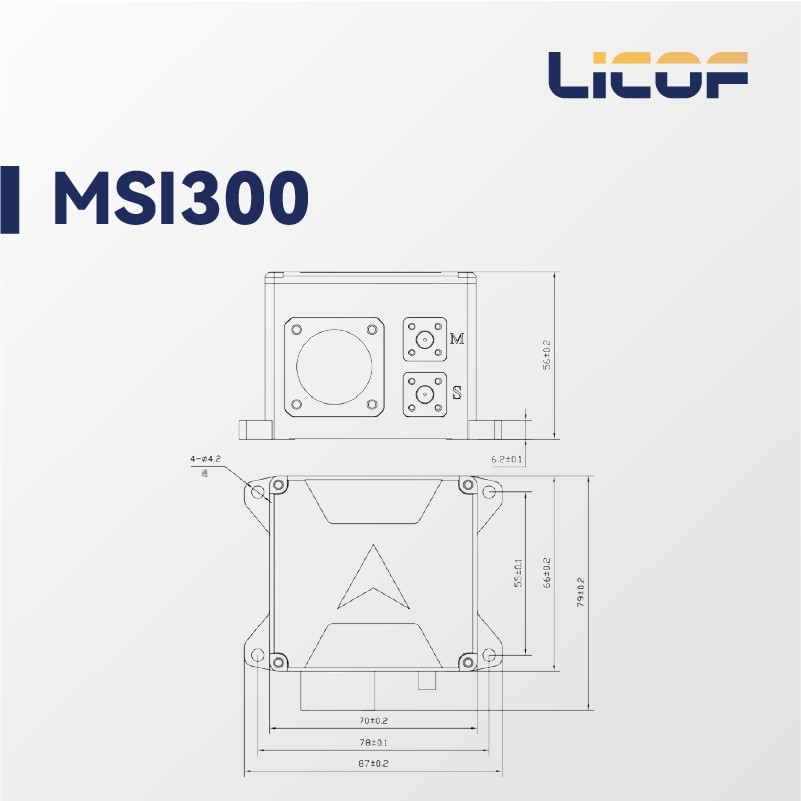

Рисунок 1. Размеры и конструкция корпуса системы комбинированной навигации MSI300
