UAV, FPV ДРОН МОДУЛЬ ПРОТИВ ПОМЕХ ОПТИЧЕСКОГО ВОЛОКНА
UAV, FPV ДРОН МОДУЛЬ ПРОТИВ ПОМЕХ ОПТИЧЕСКОГО ВОЛОКНА
БУНТ ОПТИЧЕСКОГО ВОЛОКНА
ВИДЕО И КОНТРОЛЬНЫЙ ТЕРМИНАЛ
Описание
маркер
UAV, FPV ДРОН МОДУЛЬ ПРОТИВ ПОМЕХ ОПТИЧЕСКОГО ВОЛОКНА БУНТ ОПТИЧЕСКОГО ВОЛОКНА ВИДЕО И КОНТРОЛЬНЫЙ ТЕРМИНАЛ
О нас
Компания Wuhan Liocrebif Technology Co., Ltd — это высокотехнологичная компания, основными направлениями которой являются навигационные технологии, оптические устройства и прецизионное машиностроение. Она в основном предоставляет различные инерционные и комбинированные навигационные системы, волоконные гироскопы, волоконно-оптические кольца, оптические компоненты, машины для намотки волокна, координатно-измерительные машины и прецизионные калибровочные поворотные столы.
Введение в систему
Самое значительное преимущество модуля оптического волокна с помехозащитой — передача управляющих сигналов и данных с помощью технологии оптической связи, а не традиционных радиоволн. Оптическое волокно не подвержено электромагнитным помехам, что повышает выживаемость БПЛА и FPV-дронов в сложных условиях боевого поля или изменяющейся обстановке, обеспечивая стабильную работу дронов и эффективное выполнение задач. Оптическая связь обладает чрезвычайно высокой пропускной способностью и скоростью передачи данных, что позволяет дронам в реальном времени передавать большие объемы видео высокой чёткости и данных с датчиков, обеспечивая надёжную поддержку дистанционного управления.

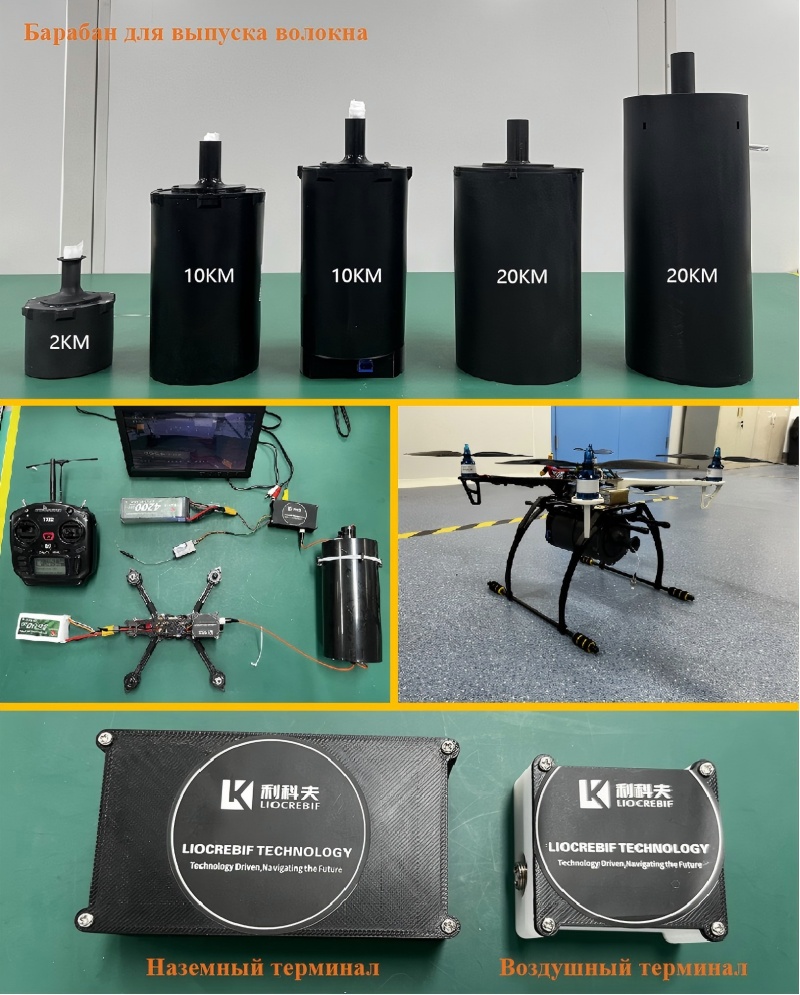

Мы предоставляем воздушный терминал, барабан с оптическим волокном (с волокном или без), наземный терминал, а также невидимое оптическое волокно и прочее.

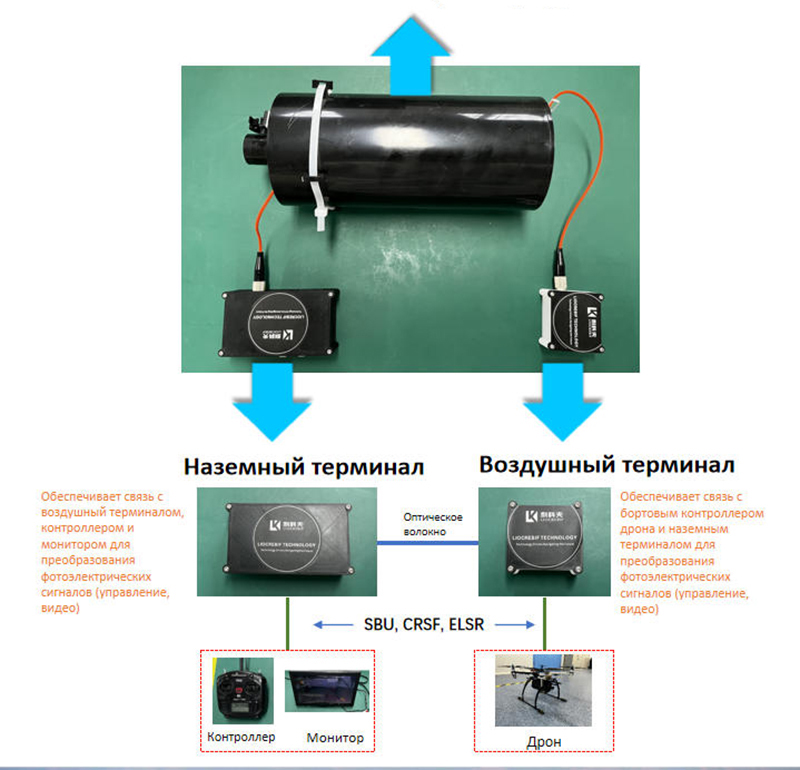

Оптический модуль защиты от помех на базе оптоволокна состоит из трех частей: барабана с оптоволокном, наземного терминала и воздушного терминала. Он обеспечивает двунаправленный обмен информацией в реальном времени между дроном и контроллером. Модуль поддерживает несколько режимов связи, таких как Ethernet, последовательный порт, TTL и другие, а также различные протоколы связи, включая SBUS, CRSF, ELSR и прочие.

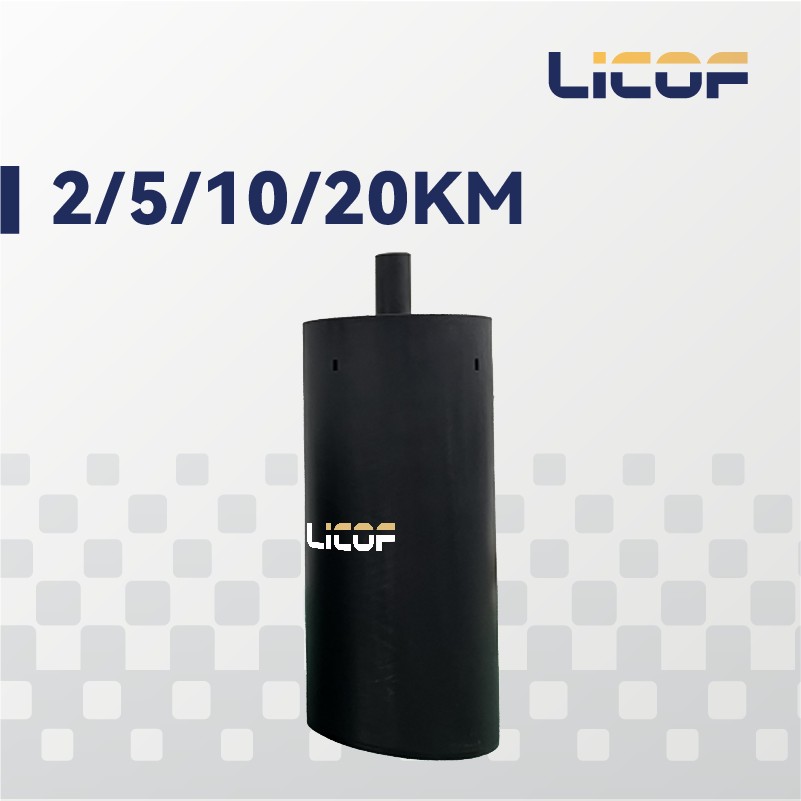

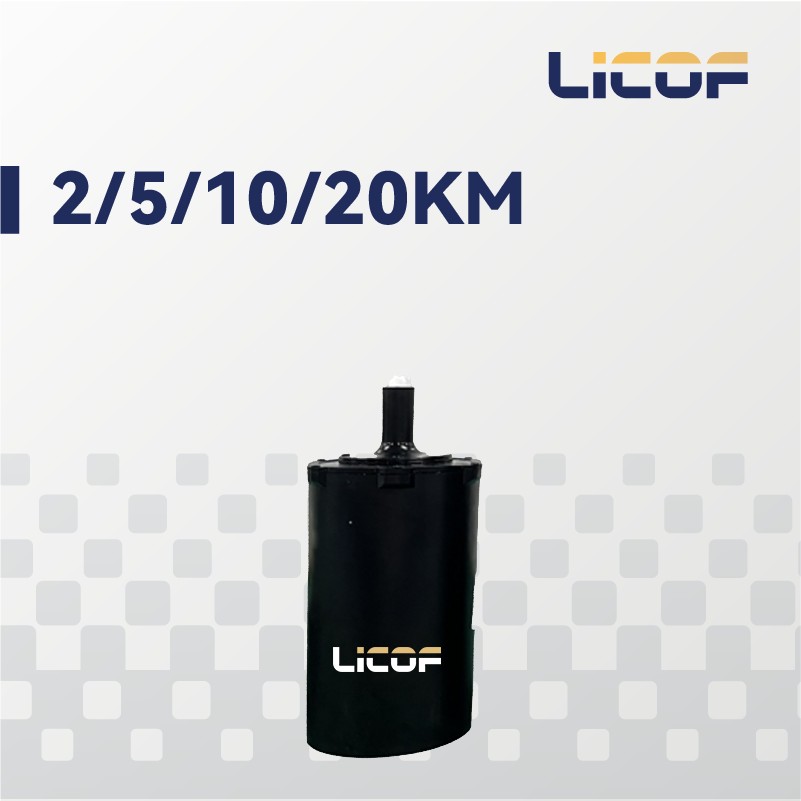

Барабан с оптоволокном Длина кабеля: 2 км, 5 км, 10 км, 20 км, возможна индивидуальная настройка (под заказ)

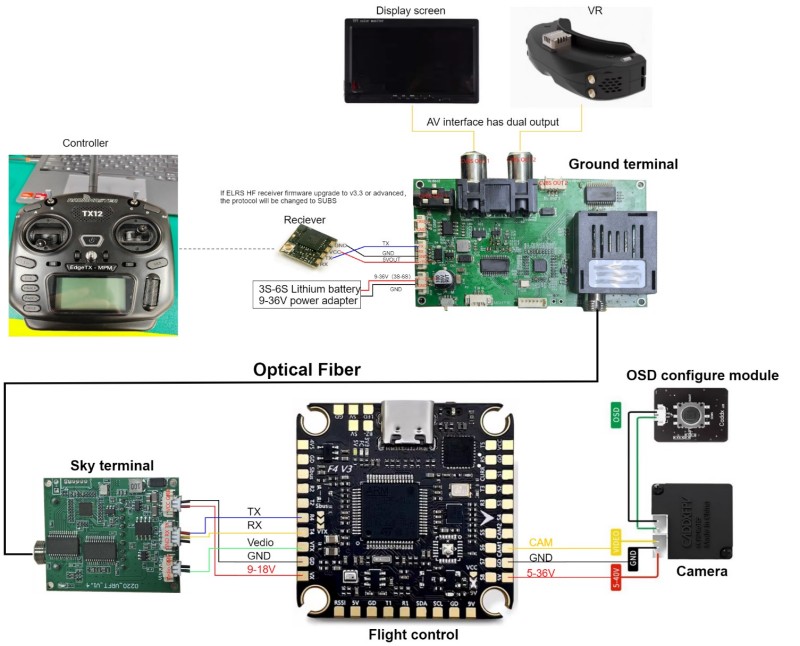

Архитектура оптического волокна для БПЛА / FPV-дрона

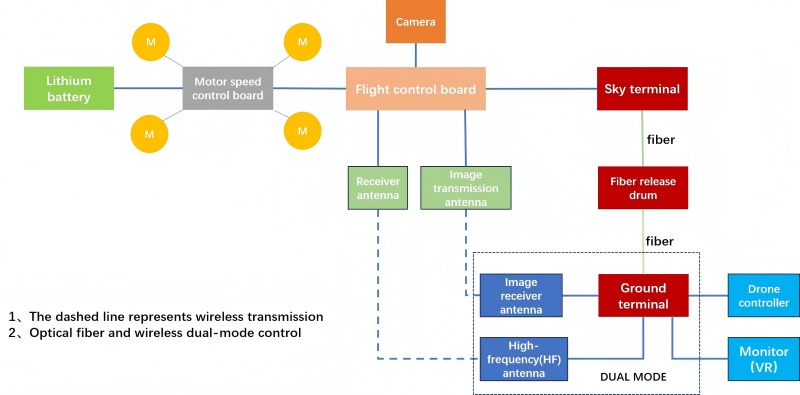

На диаграмме ниже показана система дрона с оптическим волокном, где оптические модули обеспечивают двунаправленную передачу и приём сигналов.
Особенности Волоконная связь : обеспечивает значительно более высокую пропускную способность по сравнению с традиционными беспроводными методами (например, радио или микроволны), поддерживая передачу видео сверхвысокого разрешения, данных радара и многосенсорных потоков в режиме реального времени с минимальной задержкой. Высокая помехоустойчивость : не подвержена электромагнитным помехам (например, электронная война, молнии) или перегрузке спектра, что делает её идеальной для сложных условий (например, поля боя, промышленные зоны). Низкий риск обнаружения : волоконная связь не излучает радиосигналы, что делает её практически незаметной для противника — критично для скрытных военных операций. Адаптация к суровым условиям : отлично работает в беспроводных «мертвых зонах», таких как тоннели, подземные сооружения и т.д.

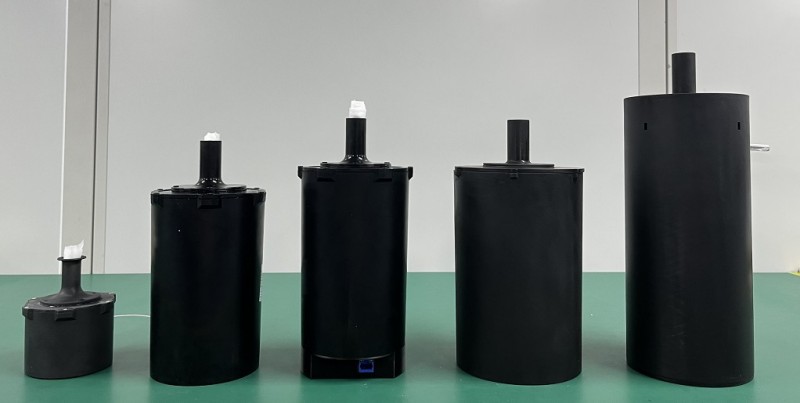

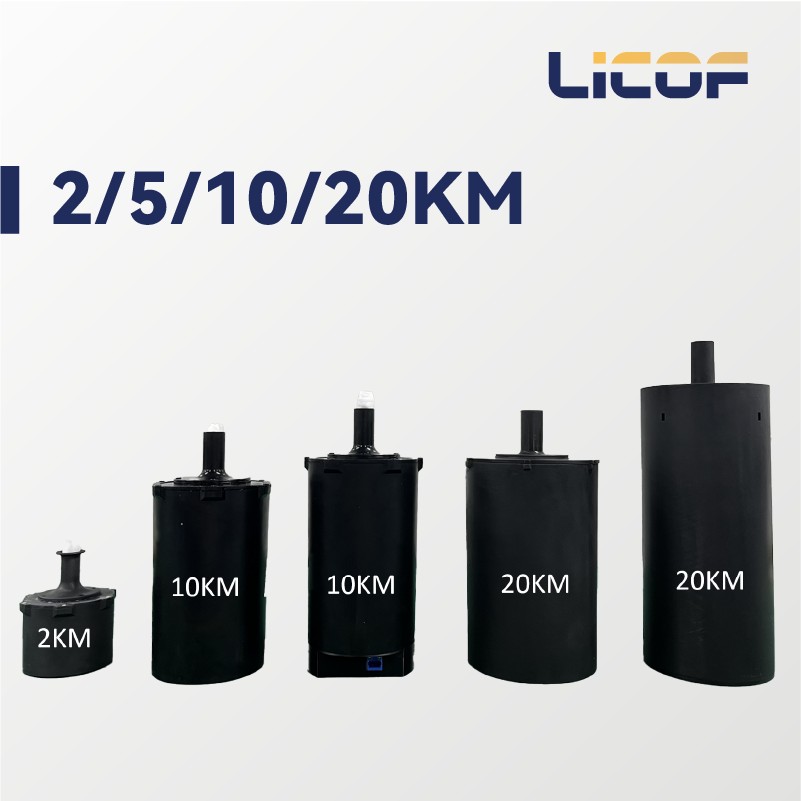

Барабан для оптического волокна
| Технические характеристики | Внутренний барабан для выпуска кабеля (внешний диаметр волокна 0,21 мм) | Внешний барабан для выпуска кабеля (внешний диаметр волокна 0,30 мм) | ||
| Размер (мм) | Вес (кг) | Размер (мм) | Вес (кг) | |
| 20км | Φ145*274мм | 1.8кг | Φ130*350мм | 2.6кг |
| 15км | Φ145*274мм | 1.45кг | Φ130*350мм | 2.0кг |
| 10км | Φ121*246мм | 1.01кг | Φ115*295мм | 1.3кг |
| 5км | Φ121*246мм | 0.65кг | Φ115*295мм | 0.75кг |
| 3км | Φ121*246мм | 0.52кг | Φ90*230мм | 0.55кг |
| Высота и вес воздушного терминала и выпускного сопла не включены | ||||
Особенности Волокно можно плавно разматывать, без обрывов Длина покрытия до 20 км Корпус из ABS, волокно может использоваться при температуре от -40℃ до +60℃ Воздушный терминал можно встроить в конец барабана с волокном
Всё может быть изготовлено на заказ при оптовых поставках
Технические характеристики оптического волокна
Невидимое оптоволокно с внешней оболочкой
| Параметр | Классификация | ||||
| Внешняя оболочка
|
Внешний диаметр | Класс A | Класс B | Класс C | Класс D |
| 0.21-0.23мм | 0.30-0.32мм | 0.34-0.36мм | 0.41-0.43мм | ||
| Материалы | Полимерная смесь | ||||
| Цвет волокна | Натуральное качество | ||||
| Цвет оболочки | Прозрачный, невидимый, светло-жёлтый | ||||
| Прочность на растяжение | > 60N(стандарт) + 120N (усиленный) | ||||
| Затухание | @ 1310нм ≤0 .35dB/ км
@ 1550нм ≤0 .21dB/ кm |
||||
| Плотность (кг/км) | 0.07 | 0.11 | 0.13 | 0.16 | |
Оптические характеристики
| Геометрические характеристики | |
| Параметр | Технические характеристики |
| MFD@1310нм | (8 .60±0 .40) μм |
| MFD@1550нм | (9 .80±0 .50) μм |
| Диаметр оболочки | ( 125 .0±0 .7 ) μм |
| Ошибка соосности сердцевины и оболочки | ≤0 .5 μм |
| Некруглость оболочки | ≤ 1 .0 % |
| Диаметр покрытия | (245±10) μм |
| Ошибка соосности внешнего покрытия и оболочки | ≤ 10 μм |
| Длина волны отсечки | |
| 2-метровое покрытое оптоволокно длина отсечкиλc（ нм） | 1150 ≤ λc ≤ 1330 |
| 22-метровый оптоволоконный кабель максимальная длина отсечкиλcc （ нм） | 1260 |
Технические характеристики оптического волокна
| Затухание волокна | |
| Длина волны | Затухание |
| @ 1310нм, ДцБ/ км | ≤0 .35 |
| @ 1383нм, ДцБ/ км | ≤0 .35 |
| @ 1550нм, ДцБ/ км | ≤0 .21 |
| @ 1625нм, ДцБ/ км | ≤0 .23 |
[ В затухании волокна при длинах волн 1310 нм и 1550 нм отсутствуют скачки, превышающие 0,02 ДцБ ]
| Макроизгиб вызванные дополнительные потери | |||
| Диаметр макроизгиба | Количество витков | Длина волны | Дополнительные потери |
| 30 мм | 10 витков вокруг оправки радиусом 15 мм | 1550 нм | ≤0 .03 ДцБ |
| 1625 нм | ≤0 . 1 ДцБ | ||
| 20 мм | 1 виток вокруг оправки радиусом 10 мм | 1550 нм | ≤0 . 1 ДцБ |
| 1625 нм | ≤0 .2 ДцБ | ||
| 15 мм | 1 виток вокруг оправки радиусом 7,5 мм | 1550 нм | ≤0 .5 ДцБ |
| 1625 нм | ≤1 .0 ДцБ | ||
| Дисперсия по длине волны | ||
| Характеристика дисперсии | Длина волны нулевой дисперсииλ0 | ( 1300~ 1324) нм |
| Наклон нулевой дисперсииS0 | ≤0 .092 пс/(нм^2 * км) | |
| @1288~1339нм D(λ) | ≤3 .5 пс/(нм * км) | |
| @1271~1360нм D(λ) | ≤5 .3 пс/(нм * км) | |
| @1550нм D(λ) | ≤18 пс/(нм * км) | |
| @1625нм D(λ) | ≤22 пс/(нм *км) | |
| Коэффициент дисперсии моды поляризации (PMD) | ≤0 .2 пс/ км^1/2（Одинарное волокно） | |
| ≤0 . 1 пс/км^1/2（Значение для линии связи） | ||
| Примечание: Формула расчёта коэффициента дисперсии в диапазоне 1200~1600 нм：
D(λ) =S0/4 × (λ-λ04/λ3) пс/(нм . км) |
||
Технические характеристики оптического волокна
| Механические характеристики | ||
| Параметр | Значение | |
| Испытание на прочность | ≥ 2 .0%（19 .6 Н） | |
| Сила для снятия покрытия | Пиковая сила： 1 .0 ≤ F ≤ 8 .9 ( Н )
Средняя типичная сила： 1 .0 ≤ F ≤ 5 .0 ( Н ) |
|
| Параметр динамического усталостного износа | ≥ 20 нд | |
| Прочность на разрыв для коротких отрезков (стандарт 0.5 м) | Вероятность по Вейбуллу 50% | ≥ 3 .8 Гпа |
| Вероятность по Вейбуллу 15% | ≥ 3 . 14Гпа | |
| Радиус изгиба | ≥ 4 м | |
| Эксплуатационные характеристики | ||
| Параметр | Условия испытания | Индуцированное дополнительное затухание（ДцБ/км） |
| 1310нм&1550нм&1625нм | ||
| Температурная зависимость индуцированного затухания | От -60℃ до +85℃ | ≤0.05 |
| Индуцированное затухание при циклах температуры и влажности | От -10℃ до +85℃, 98% относительной влажности | ≤0.05 |
| Индуцированное затухание при замачивании в воде | 23℃, 30 дней | ≤0.05 |
| Индуцированное затухание при воздействии влажного тепла | 85°C и 85% относительной влажности, в течение 30 дней | ≤0.05 |
| Старение при сухом нагреве | 85℃, 30 дней | ≤0.05 |
