Одноосевой волоконно-оптический гироскоп FS70
FS70 — это миниатюрный волоконно-оптический гироскоп, принципиально отличающийся от традиционных конструктивных решений. Он использует интегрированное проектирование оптических и электронных цепей, являясь идеальным выбором датчика угловой скорости средней и низкой точности для применения в области управления.
Описание
маркер
Описание продукта
FS70 — это миниатюрный волоконно-оптический гироскоп, принципиально отличающийся от традиционных конструктивных решений. Он использует интегрированное проектирование оптических и электронных цепей, являясь идеальным выбором датчика угловой скорости средней и низкой точности для применения в области управления. Гироскоп широко применяется в различных областях инерциальных измерений и управления. На базе проверенных конструкций предыдущих продуктов, в него были внесены многочисленные инженерные усовершенствования, что способствует массовому производству и обеспечивает высокое соотношение цены и качества.
Волоконно-оптический гироскоп FS70 отличается небольшими габаритами, малым весом, низким энергопотреблением, простым интерфейсом и удобством эксплуатации. Благодаря этим преимуществам, а также высокому соотношению цены и качества, он является идеальным выбором датчика угловой скорости в области навигации и управления. FS70 широко применяется в различных областях инерциальных измерений и управления.
Основные характеристики
• Миниатюрная и компактная конструкция
• Полностью твердотельная конструкция
• Высокая устойчивость к воздействию окружающей среды
• Высокая надежность и сверхдлительный срок службы
• Цифровой выход по интерфейсу RS-422
Области применения
• Оптико-электронный подвес
• Платформа управления полетом
• Оптическая/фотографическая платформа
• Система стабилизации платформы
• Связь в движении
• Инерциальный измерительный блок
• Лёгкий беспилотный летательный аппарат
Уникальная технология
Компания является высокотехнологичным предприятием, реализующим полный замкнутый цикл производства — от оборудования для намотки оптоволоконных колец и самого процесса намотки, до разработки электроники, программного обеспечения для инерциальных измерительных блоков (IMU), а также оборудования для их тестирования и калибровки. Благодаря комплексному контролю над всеми этапами производственного процесса, компания эффективно повышает качество продукции и снижает системные издержки. Кроме того, в компании внедрена система менеджмента качества ISO 9001, а строгие технологические стандарты обеспечивают высокую надежность и стабильность характеристик продукции.
Инерциальная технология является одним из широко применяемых методов в инспекции высокоскоростных железных дорог. Оснащённые инерциальными технологиями путеизмерительные машины способны автоматически измерять неровности пути, такие как высота рельса, направление пути, горизонтальный уровень, кручение и ширина колеи, а также выявлять повреждения рельсов. FS70 значительно улучшает характеристики инерциальных навигационных систем и является идеальным выбором для инерциальных навигационных систем средней и высокой точности.
Таблица 1. Технические характеристики одноосевого волоконно-оптического гироскопа FS70
| Тип | FS70ZKA | FS70ZKB | FS70HB 1310 | |
| Стабильность нулевого смещения, °/hr (1σ, 10 с) | ≤0,05 | ≤0,03 | ≤0,02 | 2-часовые непрерывные испытания, сглаженные данные с интервалом 10 с |
| Повторяемость нулевого смещения, °/hr (1σ) | ≤0,05 | ≤0,03 | ≤0,02 | Результаты вычислений по данным 6 испытаний |
| Коэффициент случайного блуждания, °/√hr | ≤0,005 | ≤0,003 | ≤0,005 | |
| Нелинейность коэффициента масштабирования, ppm (1σ) | ≤10 | ≤10 | ≤10 | при нормальной температуре |
| Повторяемость коэффициента масштабирования, ppm (1σ) | ≤20 | ≤10 | ≤10 | при нормальной температуре |
| Повторяемость коэффициента масштабирования в полном температурном диапазоне, ppm (1σ) | ≤300 | ≤200 | ≤150 | –40 ℃ … +60 ℃ |
| Динамический диапазон | ±500 °/s | |||
| Магнитная чувствительность | ≤0,02 °/hr/Gs | |||
| Диапазон рабочих температур | –40 ℃ … +70 ℃ | |||
| Диапазон температур хранения | –50 ℃ … +70 ℃ | |||
| Вибрационные условия | 4,2 g, 20 Гц … 2000 Гц | Отсутствие резонанса при частотной развёртке | ||
| Примечание: гироскопы данной серии обладают герметичностью. | ||||
Рисунок 1. Размеры корпуса FS70ZK

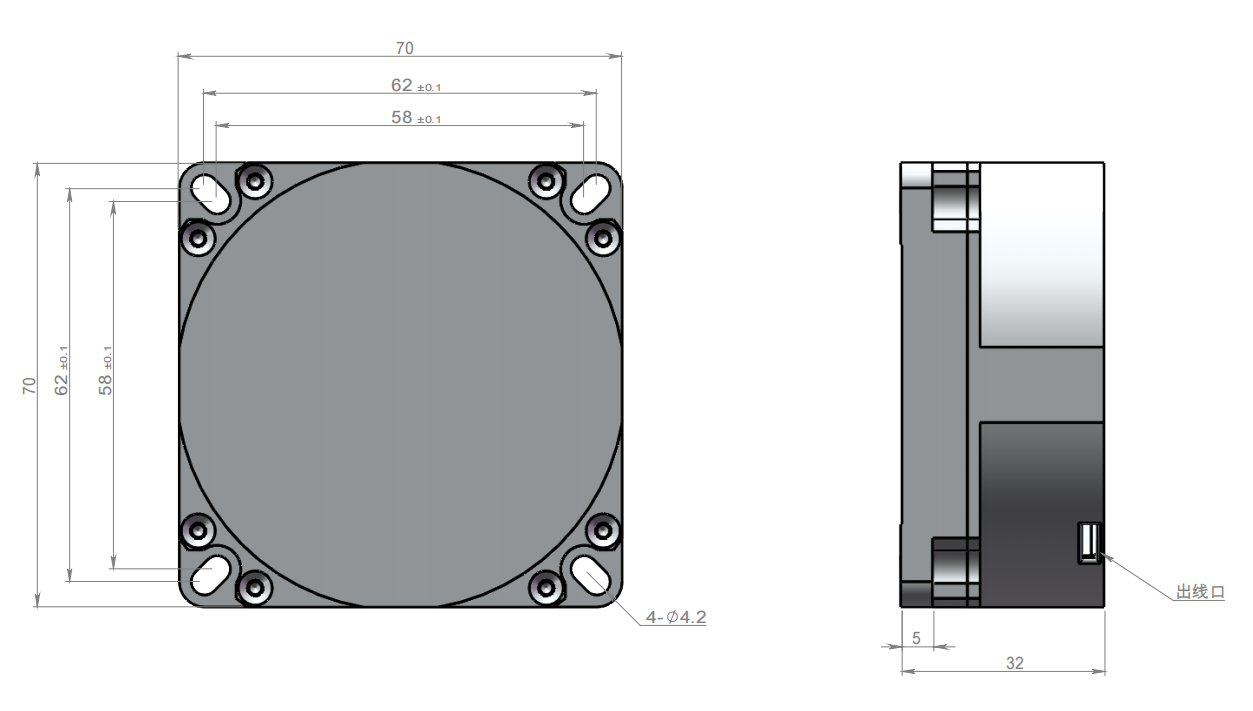

Рисунок 2. Размеры корпуса FS70HB
Волоконно-оптический гироскоп оснащён разъёмом J30-15ZK для внешних подключений; определение контактов приведено в таблице 2.
Таблица 2. Электрические характеристики выходного разъёма гироскопа
| Номер контакта | Определение контактов | Маркировка | Цвет |
| 1 | последовательный порт T+ | TX+ | Жёлтый |
| 2 | последовательный порт T- | TX- | Оранжевый |
| 3 | последовательный порт R+ | RX+ | Синий |
| 4 | последовательный порт R- | RX- | Зелёный |
| 5、13 | источник питания +5V | +5V | Красный |
| 6、7 | земля питания | GND | Чёрный |
