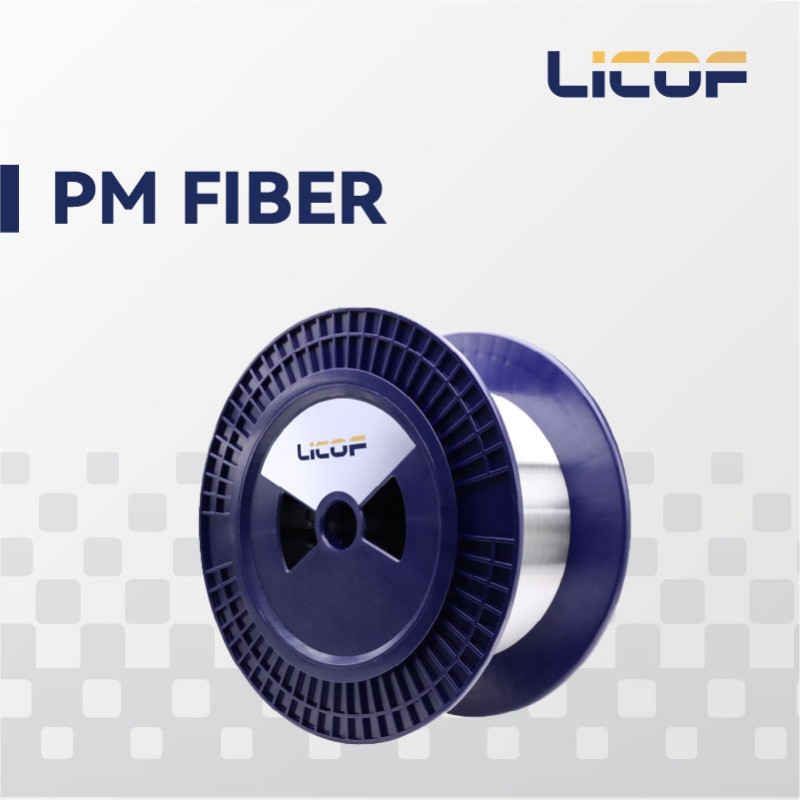

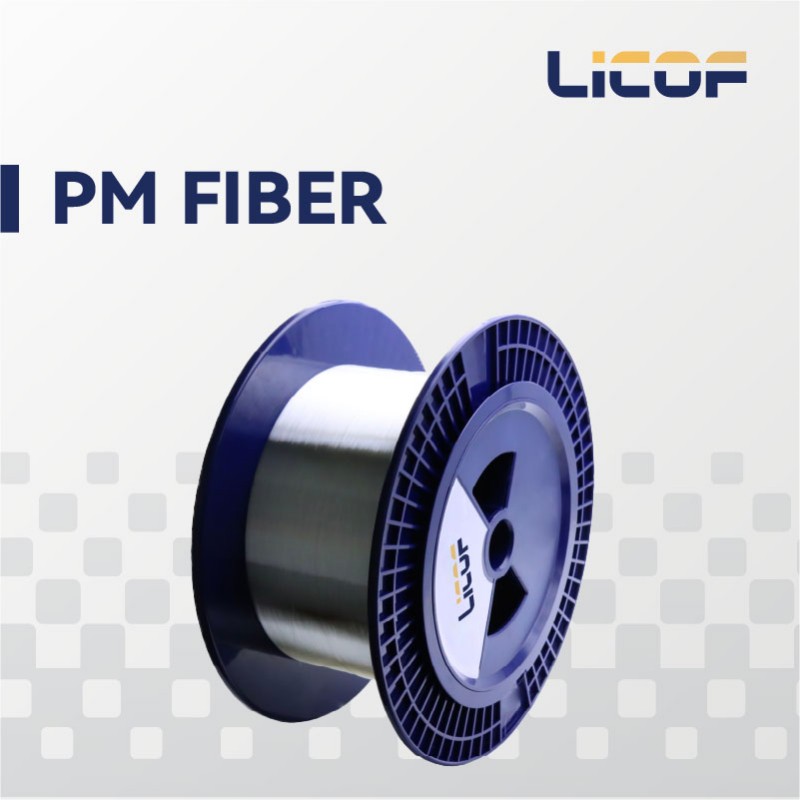

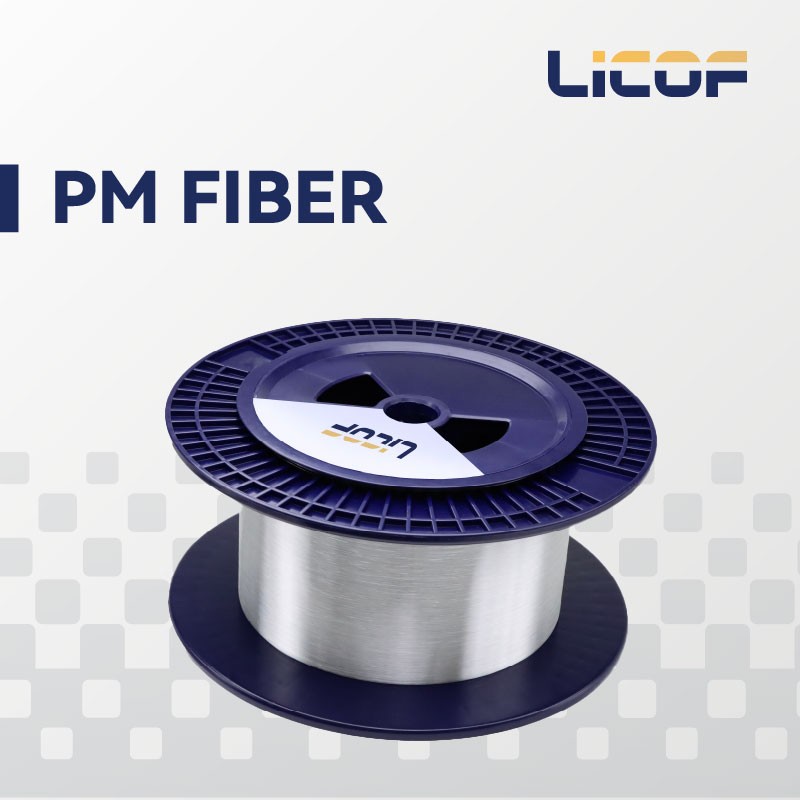

Волоконно-оптические изделия с сохранением поляризации для устройств
Поляризационно-сохраняющее волокно для устройств — это особый тип волокна, разработанный специально для поляризационно-чувствительных устройств.
Описание
маркер
Введение в продукт
Поляризационно-сохраняющее волокно для устройств — это особый тип волокна, разработанный специально для поляризационно-чувствительных устройств. Оно имеет структуру в форме панды, содержащую правильные и симметричные «двойные круговые» силовые элементы. Сердцевина, центр «глаза панды» и само волокно выровнены, что обеспечивает превосходное двулучепреломление, износостойкость, низкое затухание, а также точную и стабильную размерную согласованность. Изгибоустойчивое поляризационно-сохраняющее волокно имеет строгие геометрические допуски по диаметру оболочки, что делает его пригодным для применения в приложениях с малым радиусом изгиба (R7,5 и R5). Оно широко применяется в различных поляризационно-чувствительных устройствах и поляризационно-сохраняющих массивах, закладывая прочную основу для развития передовых областей связи, таких как создание вычислительных мощностей для искусственного интеллекта, межсоединения центров обработки данных (DCI), когерентные оптические магистральные сети связи и квантовая связь.
Функции
Превосходные характеристики сохранения поляризации
Отличная измельчаемость
Хорошая однородность и равномерность.
Строгие геометрические допуски
Малый радиус изгиба (R7,5 и R5 мм)
Соответствует стандартам RoHS и REACH.
Среда приложения
поляризационно-чувствительные устройства
устройство для поддержания поляризации, соединительный кабель
Лазерный кавычок
Миниатюрные поляризационно-чувствительные устройства
Устройства, чувствительные к изгибу
массив, поддерживающий поляризацию
CPO
Волоконно-оптический преобразователь, сохраняющий поляризацию устройства
| параметр | PM780-125/245G | PM980B-125/245G | PM1310C-125/245G | PM1550D-125/245G |
| Оптические показатели производительности | ||||
| Рабочая длина волны (нм) | 780 | 980 | 1310 | 1550 |
| Длина волны отсечки (нм) | 650~770 | 800~970 | 1100~1290 | 1290~1520 |
| Диаметр модового поля (мкм) | 5,5±0,5 при 850 нм | 6,5±0,5 | 9,0±0,5 | 10,5±0,5 |
| Затухание (дБ/км) | ≤4.0 | ≤2,5 | ≤0,5 | ≤0,5 |
| Длина выстрела (мм) | ≤3.0 | ≤3.0 | ≤3.0 | ≤3.0 |
| Перекрестные помехи на расстоянии 100 м (дБ) | ≤-30 | ≤-30 | ≤-40 | ≤-40 |
| Перекрестные помехи на расстоянии 4 м (дБ) | ≤-40 | ≤-40 | ≤-50 | ≤-50 |
| Геометрические размеры и свойства материалов | ||||
| Диаметр оболочки (мкм) | 125,0±1,0 | 125,0±1,0 | 125,0±1,0 | 125,0±1,0 |
| Диаметр покрытия (мкм) | 245,0±7,0 | 245,0±7,0 | 245,0±7,0 | 245,0±7,0 |
| Неровность облицовки (%) | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| Концентричность сердцевины пакета (мкм) | ≤0,5 | ≤0,5 | ≤0,5 | ≤0,5 |
| Структура покрытия | Двухслойная акриловая смола, отверждаемая УФ-излучением. | |||
| Экологические и механические показатели эффективности | ||||
| Рабочая температура (°C) | -55~+85 | -55~+85 | -55~+85 | -55~+85 |
| Натяжение при просеивании (кпси) | ≥100 | ≥100 | ≥100 | ≥100 |
Изгибоустойчивое поляризационно-сохраняющее волокно
| параметр | PM1310-
125/245G-BI |
PM1550 -
125/245G-BI |
PM1310-
125/245G-BIR5 |
PM1550 -
125/245G-BIR5 |
| Оптические показатели производительности | ||||
| Рабочая длина волны (нм) | 1310 | 1550 | 1310 | 1550 |
| Длина волны отсечки (нм) | 1100~1260 | 1290~1520 | 1100~1260 | 1290~1520 |
| Диаметр модового поля (мкм) | 7,8±0,5 | 9,0±0,5 | 7,8±0,5 | 9,0±0,5 |
| Затухание (дБ/км) | ≤3.0 | ≤3.0 | ≤3.0 | ≤3.0 |
| Длина выстрела (мм) | ≤3.0 | ≤3.0 | ≤3.0 | ≤3.0 |
| Перекрестные помехи (дБ) | ≤-30 при 1310 нм (диаметр 15 мм, 10 витков) |
≤-30 при 1550 нм (диаметр 15 мм, 10 витков) |
≤-30 при 1310 нм (диаметр 10 мм, 10 витков) |
≤-30 при 1550 нм (диаметр 10 мм, 10 витков) |
| Макроизгибные потери (дБ) | ≤0,1 при 1310 нм (диаметр 15 мм, 10 витков) |
≤0,1 при 1550 нм (диаметр 15 мм, 10 витков) |
≤0,1 при 1310 нм (диаметр 10 мм, 10 витков) |
≤0,1 при 1550 нм (диаметр 10 мм, 10 витков) |
| Геометрические размеры и свойства материалов | ||||
| Диаметр оболочки (мкм) | 125,0±1,0 | 125,0±1,0 | 125,0±1,0 | 125,0±1,0 |
| Диаметр покрытия (мкм) | 245,0±7,0 | 245,0±7,0 | 245,0±7,0 | 245,0±7,0 |
| Неровность облицовки (%) | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| Концентричность сердцевины пакета (мкм) | ≤0,5 | ≤0,5 | ≤0,5 | ≤0,5 |
| Структура покрытия | Двухслойная акриловая смола, отверждаемая УФ-излучением. | |||
| Экологические и механические показатели эффективности | ||||
| Рабочая температура (°C) | -55~+85 | -55~+85 | -55~+85 | -55~+85 |
| Натяжение при просеивании (кпси) | ≥100 | ≥100 | ≥100 | ≥100 |
Оптоволокно малого диаметра, устойчивое к изгибу и сохраняющее поляризацию.
| параметр | PM1310-80/165G-BIR5 | PM1550-80/165G-BIR5 |
| Оптические показатели производительности | ||
| Рабочая длина волны (нм) | 1310 | 1550 |
| Длина волны отсечки (нм) | 1100~1260 | 1290~1520 |
| Диаметр модового поля (мкм) | 7,4±0,5 | 8,6±0,5 |
| Затухание (дБ/км) | ≤3.0 | ≤3.0 |
| Длина выстрела (мм) | ≤3.0 | ≤3.0 |
| Перекрестные помехи (дБ) | ≤-30 при 1310 нм (диаметр 10 мм, 10 витков) |
≤-30 при 1550 нм (диаметр 10 мм, 10 витков) |
| Макроизгибные потери (дБ) | ≤0,5 при 1310 нм (диаметр 10 мм, 10 витков) |
≤0,5 при 1550 нм (диаметр 10 мм, 10 витков) |
| Геометрические размеры и свойства материалов | ||
| Диаметр оболочки (мкм) | 80,0±0,5 | 80,0±0,5 |
| Диаметр покрытия (мкм) | 165,0±5,0 | 165,0±5,0 |
| Неровность облицовки (%) | ≤1.0 | ≤1.0 |
| Концентричность сердцевины пакета (мкм) | ≤0,5 | ≤0,5 |
| Структура покрытия | Двухслойная акриловая смола, отверждаемая УФ-излучением. | |
| Экологические и механические показатели эффективности | ||
| Рабочая температура (°C) | -55~+85 | -55~+85 |
| Натяжение при просеивании (кпси) | ≥100 | ≥100 |
