Сверхлюминесцентный диод SLD
SLD является источником оптического излучения — носителем информации для волоконно-оптического гироскопа, и ключевым элементом для достижения высокой чувствительности, низкого уровня шума, высокой надёжности и стабильности, а также длительного срока службы.
Описание
маркер
Обзор
SLD является источником оптического излучения — носителем информации для волоконно-оптического гироскопа, и ключевым элементом для достижения высокой чувствительности, низкого уровня шума, высокой надёжности и стабильности, а также длительного срока службы. Конструкция и технология изготовления данного изделия специально оптимизированы для применения в отечественных системах волоконно-оптических гироскопов. Оно выпускается в двух вариантах — с низкой и высокой поляризацией, отличается стабильной выходной мощностью, хорошей симметрией спектра и высокой надёжностью во всём диапазоне рабочих температур.
Производство основано на технологиях микроэлектроники и микрооптики, а также на технологии сопряжённой герметичной сборки. Выпускаются модификации с высокополяризационными поляризационно-сохраняющими (PM) выходными волокнами, низкополяризационными одномодовыми выходными волокнами и высокомощные устройства, подходящие для различных типов и классов точности волоконно-оптических гироскопов. Возможна разработка изделий по индивидуальным требованиям заказчика или предоставление оптимального технического решения.
Помимо использования в волоконно-оптических гироскопах, сверхлюминесцентные диоды могут применяться в биомедицинской визуализации, волоконно-оптической сенсорике, измерительных приборах и других областях. Изделие выполнено в стандартном 8-выводном корпусе типа «бабочка» с герметичным исполнением, допускает подключение внешней схемы для температурного контроля, что обеспечивает долгосрочную стабильную работу.
Кодировка спецификаций и моделей
L①②③④⑤
① — Модель корпуса:
B — 8-выводной корпус типа «бабочка»
② — Тип выходного волокна (см. таблицу ниже: Коды типов волокна):
| Волокно | 80/165PM | 125/250PM | 80/165SM | 125/250SM |
| Обозначение | A | B | C | D |
③ — Мощность (диапазон выходной оптической мощности при токе накачки 100 мА):
6 — 400–800 мкВт
8 — 800–1200 мкВт
④ — Длина волны:
| Рабочая длина волны | 1310 нм | 1550 нм | 850 нм |
| Обозначение | 3 | 5 | 8 |
2.1Основные спецификации и модели
Таблица 2.1 Перечень распространённых моделей SLD
| Модель | Тип корпуса | Выходное волокно | Выходная мощность @100 мА | Длина волны |
| L8D83 | 8-выводной типа «бабочка» | 125/250 SM | 800 мкВт | 1310 нм |
| 8 | D | 8 | 3 |
2.2 Общие параметры и показатели
Таблица 2.2 Общие показатели характеристик SLD
| Категория | Параметр | Обозначение | Единица измерения | Характеристики |
| Оптические характеристики | Центральная длина волны | C | нм | 1280–1320 |
| Спектральная ширина | BW | нм | ≥30 | |
| Выходная мощность @100 мА | P | мкВт | ≥800 | |
| Спектральные пульсации | Ripple | дБ | ≤0,25 | |
| Коэффициент экстинкции | PER | дБ | <1,2 | |
| Изменение выходной мощности в полном температурном диапазоне | P | % | ≤5 | |
| ΔP = 2·(Pmax – Pmin)/(Pmax + Pmin) | ||||
| Электрические характеристики | Рабочий ток термоэлектрического охладителя | ITEC | мА | ≤700 (в установившемся режиме во всём температурном диапазоне) |
| Максимальный ток термоэлектрического охладителя | IMAX | мА | ≥1200 (для режима быстрого запуска) | |
| Конструкция корпуса | Тип корпуса | — | — | 8-выводной типа «бабочка» |
| Габаритные размеры | — | мм | 22 × 12,6 × 8,0 | |
| Тип выходного волокна | — | — | одномодовое (SM) | |
| Длина выходного волокна | L | м | ≥1,0 | |
| Условия эксплуатации | Диапазон рабочих температур | TW | °C | –45 ℃ ~ +70 ℃ |
| Температура хранения | TS | °C | –55 ℃ ~ +85 ℃ |
2.3 Размеры корпусов SLD

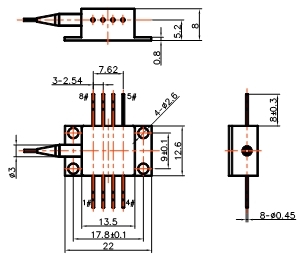

Рисунок: абаритные размеры корпуса типа B (8-выводной типа «бабочка»)
Примечание: 4 сквозных отверстия Ø2,2 мм
Таблица 2.3 Определение выводов корпуса SLD типа B
| Контакт | Функция | Контакт | Функция |
| 1 | Термоэлектрический охладитель (+) | 5 | SLD (-) |
| 2 | Термистор | 6 | NC |
| 3 | Термистор | 7 | NC |
| 4 | SLD (+) | 8 | Термоэлектрический охладитель (–) |
