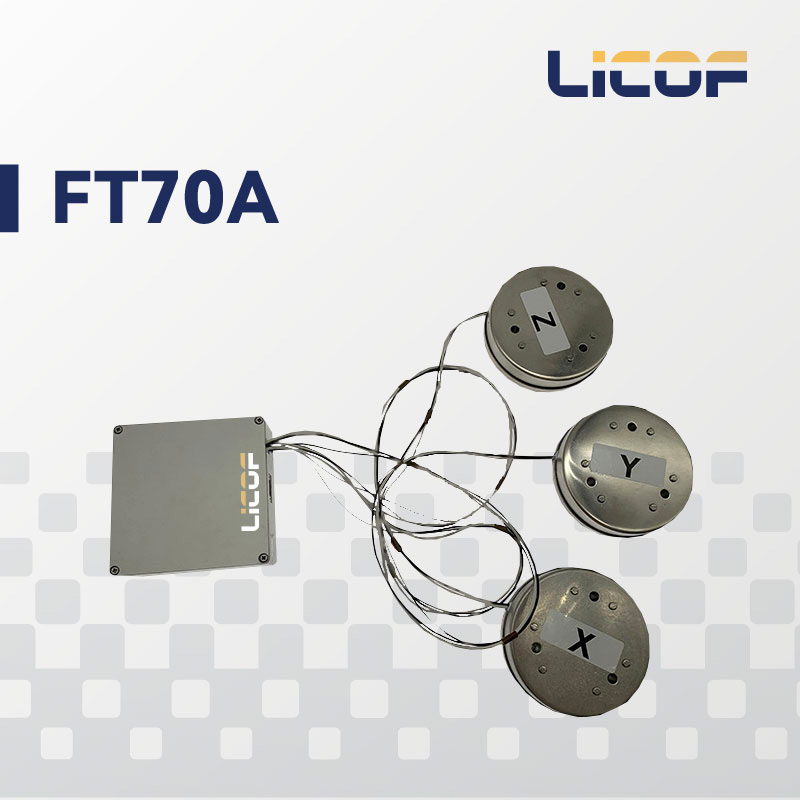

Трёхосевой интегрированный волоконно-оптический гироскоп FT70A
FT70A — это инерциальный датчик угловой скорости, основанный на оптическом эффекте Саньяка, предназначенный для измерения угловой скорости носителя вдоль чувствительной оси изделия. Чувствительным элементом данного прибора является волоконно-оптическая катушка. Для выделения разности оптических путей света, распространяющегося по часовой и против часовой стрелки в волоконной катушке под воздействием внешней физической угловой скорости, используется цифровая схема замкнутого контура.
Описание
маркер
Описание продукта
FT70A — это инерциальный датчик угловой скорости, основанный на оптическом эффекте Саньяка, предназначенный для измерения угловой скорости носителя вдоль чувствительной оси изделия. Чувствительным элементом данного прибора является волоконно-оптическая катушка. Для выделения разности оптических путей света, распространяющегося по часовой и против часовой стрелки в волоконной катушке под воздействием внешней физической угловой скорости, используется цифровая схема замкнутого контура. Сигнал разности оптических путей преобразуется в электрический сигнал напряжения, который затем подаётся в систему обратной связи для управления и демодуляции, что обеспечивает высокоточное измерение угловой скорости.
Основные характеристики
Миниатюрная и компактная конструкция
Полностью твердотельная конструкция
Высокая надежность и сверхдлительный срок службы
Цифровой выход по интерфейсу RS-422
Области применения
Оптико-электронный подвес
Платформа управления полетом
Система стабилизации платформы
Геодезия и инерциальная навигация железнодорожных путей
Устройства стабилизации платформ, мобильная связь
Функции
FT70A — трёхосевой интегрированный волоконно-оптический гироскоп, который состоит из оптического блока, чувствительного к угловой скорости, и блока обработки сигналов. Устройство способно предоставлять информацию о приращениях углов гироскопа, а также данные о внутренней температуре.
Применение
Основное применение — системы инерциальной навигации средней и высокой точности, системы позиционирования и ориентирования, сервостабилизационные системы и другие аналогичные области.
Трёхосевой волоконно-оптический гироскоп способен предоставлять информацию об изменении ориентации судна во время движения, помогая системе автопилота регулировать курс и обеспечивать устойчивость управления. В сочетании с инерциальной навигационной системой (INS) данные гироскопа обеспечивают надёжное позиционирование и навигацию даже при отсутствии или помехах в GPS-сигнале, гарантируя безопасное плавание судна.
| Таблица 1. Технические характеристики трёхосевого интегрированного волоконно-оптического гироскопа FT70A | |||
| Показатель | Технические требования | Единица измерения | |
| Время запуска | 5 | с | |
| Стабильность нулевого смещения при нормальной температуре (сглаживание 10 с) | ≤0,05 | ≤0,03 | °/h |
| Стабильность нулевого смещения при изменении температуры (1 °C/мин, сглаживание 100 с) | ≤0,03 | ≤0,03 | °/h |
| Повторяемость нулевого смещения | ≤0,015 | ≤0,015 | °/h |
| Магнитная чувствительность нулевого смещения | ≤0,10 | ≤0,08 | °/h/Gs |
| Коэффициент случайного блуждания | ≤0,002 | ≤0,001 | °/√h |
| Нелинейность коэффициента масштабирования | ≤10 | ≤10 | ppm |
| Асимметрия коэффициента масштабирования | ≤10 | ≤10 | ppm |
| Повторяемость коэффициента масштабирования | ≤100 | ≤50 | ppm |
| Порог | ≤0.01 | °/h | |
| Разрешение | ≤0.003 | °/h | |
| Полоса пропускания | ≤10 | Гц | |
| Рабочая температура | ≤5 | ℃ | |
| Температура хранения | ≤10 | ℃ | |
| Динамический диапазон | ≤0.015 | °/s | |
| Напряжение питания | ≤0.015 | В | |
| Мощность в устойчивом режиме при нормальной температуре | ≥200 | Вт | |
| Мощность в устойчивом режиме при полной температуре | –45 ℃ ~ +70 ℃ | Вт | |
| Пусковой ток | –55 ℃ ~ +85 ℃ | А | |
Таблица 2 — Электрический интерфейс
Таблица 3 — Определение контактов разъёма и тестового кабеля гироскопа J30JZLN9ZKCA000
| Номер контакта | Определение | Примечание |
| 1 | +5 В | Вход питания |
| 2 | GND | Земля питания |
| 3 | Резерв | — |
| 4 | RXD+ | Дифференциальный вход гироскопа, положительный |
| 5 | TXD+ | Положительный выход RS-422 гироскопа |
| 6 | +5 В | Вход питания |
| 7 | GND | Земля питания |
| 8 | RXD- | Дифференциальный вход гироскопа, отрицательный |
| 9 | TXD- | Отрицательный выход RS-422 гироскопа |
